世界最好但非最贵的喇叭-TAD Reference One技术篇(2)


二十年前TAD便有铍高音

至于CST同轴单体使用的铍金属振膜,早在1980年代TAD就已经开始使用,可说是喇叭产业的先驱。时至2000年之后,才由Focal再度掀起铍高音的热潮。或许有人要问,既然铍金属作单体振膜这麽好,怎麽其他厂家要等这麽多年之后才发展?原因是铍金属实在太贵,而且要把铍金属做成超轻超薄又具备高刚性的振膜,技术难度很高,所以TAD发表铍高音之后,相隔二十年才有追随者跟进,这也显示TAD当年的技术超越时代甚多。

既然二十几年前便已经有技术,铍高音早就在TAD的掌握之中,但TAD R1却进一步拿铍振膜作中音单体,这倒是前所未见。有人说铍高音振膜作得出来,那麽把铍振膜作得大一些,不就是铍中音了吗?很抱歉,铍金属的刚性很高,相对延展性就不好,要压铸大面积的铍中音,製作过程非常容易碎裂,而且也不容易把振膜表面作得又薄又均匀,所以我们看到许多铍高音的应用,却还没看过铍中音。

採蒸镀法製作的TAD铍振膜

TAD怎麽做铍高音与铍中音?他们採用的技术称为「蒸镀法」,先做出振膜的铜模,然后在真空的环境中以高温将液态铍金属气化,让铍金属的蒸汽均匀地附着在铜模上,然后降温让铍振膜成形,再送入酸洗把铜模溶化取出铍振膜。这过程讲起来好像不难,但实际上却是很昂贵的技术。

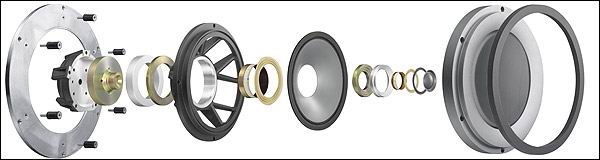

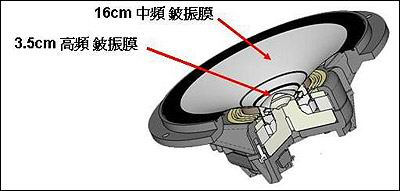

CST同轴中高音单体构造图

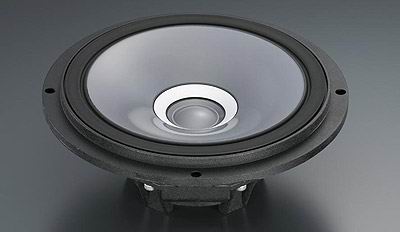

由3.5公分直径的铍高音与16公分直径的铍中音构成的CST单体,固定在称为ISO-Drive的外框上面,这和大部分喇叭的设计很不一样。一般喇叭都是直接把单体外框锁在前障板上,靠前障板来固定单体,但振膜在做活塞运动时产生的震动,还是无法隔离,所以TAD想出了ISO-Drive的固定框架,配上6个橡胶材料的阻尼柱,所以单体看起来像是固定在前障板上面,但实际上单体运动时产生的震动,则利用ISO-Drive给隔离掉了。很聪明的设计,不是吗?

传承TAD的10吋低音单体

接着我们来看TAD R1所使用的10吋低音单体,周围的悬边很有老TAD的味道,但振膜材料和结构都是新设计。10吋低音的振膜採用三明治複合材料,上下两层次Aramid纤维,中间加上质量很轻的发泡材料,TAD称之为TLCC(Tri-Laminate Composite Cone)。这种设计和B&W英雄所见略同,不一样的是TAD使用Aramid纤维,而B&W使用Kevlar,中间那层发泡材料具备适当的内损,可以消除材料本身的声音特性,这样播放音乐起来便会更接近「中性」。

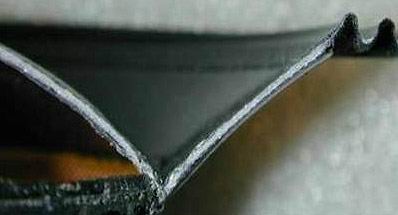

TLCC三层结构複合低音振膜断面图

我说10吋低音单体的悬边很有老TAD味,原厂的资料上写着4层悬边,确实是从老TAD延伸而来,而且为了增强功率承受力,10吋低音内部的弹波还是双层,这些是延续TAD专业血统的特点,TAD R1对功率应该有很高的承受力。至于10吋低音的音圈口径为10公分,搭配了TAD所谓OFGMS(Optimized Field Geometry Magnet Structure)的磁铁引擎。
