3) 高频扬声器
高频扬声器外形及背面结构分解图,如图18-21所示。高频扬声器是一口径为25mm的球形扬声器,这个单元是专门为N系列新开发出来的。对此高频扬声器要求高效率、承受大功率,瞬态效应好,同鹦鹉螺单元一样,振膜是由硬化的铝合金制成,球顶后部的声音被高频扬声器管所吸收。
在一般外形图中看不到这个高频扬声器管(tweeter& amp;#8226;tube),可以吸收高频。
高频扬声器磁路是采用磁能积较大的钕铁硼磁体,其磁通密度可达到1.7T。
音圈采用C.CAW(铜包铝)扁平线绕制,扬声器灵敏度可达94dB。为了散热在扬声器磁缝隙中注入了磁流体。高频鹦鹉螺管是用铝料冲压法制成。
高频振膜折环是一种很轻的、特殊的平型折环,而且对传统设计做了重大更新,相位塞、切除峰值的阻尼材料皆没有采用,目的是改善瞬态。
高频、中频管都有一定的强度和质量,它们之间希望有一种牢固的柔性结合。而且为了音质,避免一些振动传递,采用了一些特殊的方法。
这个高频单元的频率响应曲线如图18-22所示,其中在28kHz有一个峰值,但已在有效频率范围以外,音圈阻抗为4Ω,ƒ0为1.3kHz。
4) 分频网络
由于B&W公司的监听扬声器系统,其扬声器单元是自己设计开发并生产的,因此整个扬声器系统所要求的特性基本能满足。因此分频网络除了本身所要求的带通滤波功能以外,并不需要具备其他一些特殊复杂的修正、校正功能。
从如图18-23所示的实物图可知,低频分频斜率为18dB/oct,中频为12dB/oct,高频斜率为18dB/oct,全部正相连接。低频用线圈,采用低失真、低损耗、饱和点高的金属,而其他电感线圈都采用空心线圈,电容器采用低损耗的聚丙烯电容。分频器是装在一个铝制架上,安装在底座部分,不直接承受低频声压。台座和电阻是直接粘合在一起的,耐热能力大为增强,采用WBT公司的新型扬声器接线端子。

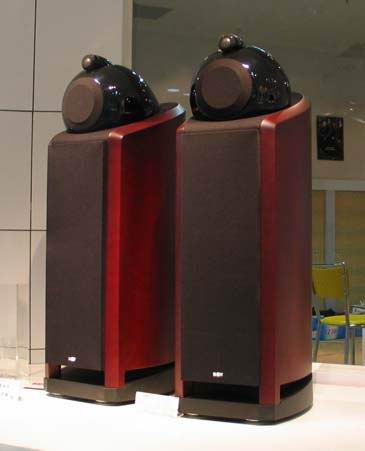

B&W N800系列的箱体,是很有特色的,图18-24可以看出其设计的构图,具有优美流畅的曲线造型。N800系列是声学理论与实用设计的良好融合。
箱体为内矩形框架结构,有马蹄形弯曲的弧形造型,保证了形体牢固与音质的良好。这种优美的外形曲线,用手工加工几乎是不可能的,只有用计算机控制的模具设备来加工,才能保证了产品的一致性。箱体是由丹麦加工的,丹麦的家具制作闻名于世。从图18-24可以看出,箱体开口部分的结构不是一个简单的矩形开口,如很多音箱那样,背后还有一个斜面。图18-25是箱体与部件结构的分布。
另外,为了保证低频响应向低延伸,箱体皆为开口箱(倒相箱)。倒相孔在箱低部,声音由底座和箱体面板间隙辐射而出。在倒相管的开口部分分布一些内凹的小圆点,类似高尔夫球表面那样,否则高尔夫球就会飞不远。在空气高速进出时不会产生其他声音,同样开口两侧也有这样的凹形结构,如图18-26所示。
5) N800的特性
要评论音箱,当然要听它的声音,但你如何去描绘它?描绘应该是有经验的、权威的、公正的、大公无私的、敢于直言的。比如说,音箱是很好的;好的;一般的;比较差的;惨不忍听的等。
但是要具体描述就有许多困难:
(1) 这个描述结果与听音环境、听音设备、听音曲目、听音者心情、听音者的音乐修养等有关,因此是难以重复的;
(2) 语言描述本身有许多不确切性,信手翻开音响杂志中的几段便可见一斑。如“紧扣人心的动态表现”;“如此感人的低频”;“高中音圆滑”;“声音中肯而准确”;“鲜有敌手的美好中频”等等。
当然我们从不反对描写音质,但是要准确描写却不容易,“常恨言语浅,不及情意深”。有时音乐比情意还难描述。我们还有很长的路要走,很多问题探索,也许音乐、音箱的发声,难以言传、难以描述本身就是它的魅力,“水至清者无鱼”,音乐、音箱重放要是几句话可以讲清,恐怕就没有如此的魅力了。
下面看一下N800的特性。
图18-27是N801的总特性,包括频率的主曲线、失真曲线、阻抗曲线。传声器与音箱距离为0.5m。从图上看低频部分要低2dB左右,这和测试距离有关。在1m、2m则情况就会稍有变化,因为中频高频随距离衰减要多一些。在100Hz—200Hz间有一下降谷,和传声器位置有关,最低阻抗在80Hz时为3Ω。图18-28是各接线端测出的分频曲线图,中频低频分频大约在300Hz。图18-30是后沿累积频率响应。一般来说,硬球顶高频扬声器衰减是比较慢的。
最后将N801的技术参数综述如下:
型式 三分频开口箱
尺寸 111mm×522mm×690mm(高×宽×深)
质量 104kg
频率响应 37Hz-20kHz±2dB
频率范围 -6dB在23Hz和30kHz
-3dB在29Hz和22kHz
灵敏度 91dB(2.83V/1m)
额定阻抗 8Ω(最小3Ω)
功率容量 50W 1000W
单元 1×25mm金属球顶高频
1×150mmKevler锥形中频
1×380mm纸/Kevler锥形中频
失真 <1.0%50Hz-20kHz
<0.5%60Hz-18kHz
分频点 350kHz 4kHz
木皮颜色 樱桃木 红樱桃木 黑桃木
几点简单结论。
N800系列音箱,目前得到了举世好评,可以归纳为:
(1) 设计上将传统声学理论与现代艺术、造型设计相结合。
(2) N800系列从其前身鹦鹉螺、矩阵801经历了一个十几年的发展过程,锲而不舍,不断改进,不断完善。
(3) B&W 800系列制定了一个高目标、适合本世纪的、适合多种音乐、多种音乐要求的音箱,而且为此投入大量费用,达100万英镑以上。每一个环节都精心对待。
(4) 注意材料,工艺的选用改进,首先是观念上革新,其次是技术上创新,结构上更新。
(5) 考虑到数字时代的音箱要求,如低频向下 扩展相对高频的扩展满足(40000Hz)法则。
今后我国如果有了可以与N801相对比,相并列的音箱,我们就将从扬声器大国过渡到扬声器强国了。
