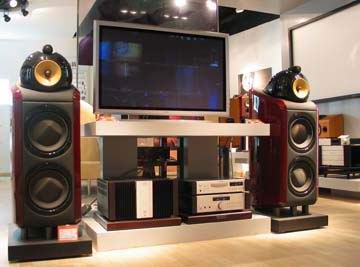

三、N801的追求 从上面分析中我们知道800矩阵系列音箱已经很不错了,但是B&W公司并没有停止脚步。尽管1987年B&W公司创始人之一约翰•鲍尔斯先生去世,但B&W的创新步伐并没有减慢,依然成为当今最有成效,最有活力的扬声器公司之一。 B&W新开发的N801系列,是一种新的、开创的监听扬声器系统。又是一件传统的、具有坚实声学基础的扬声器系统,能够适应从古典音乐到流行音乐的全部要求。这个N800系列要满足对监听扬声器系列的一般要求,如低失真、高S/N,宽频带、良好的声场重现,准确的系统定位,在这个频带平稳、重放声流畅、而对于流行音乐监听要求的声压级可达120dB。需要很大的动态范围、对语言有良好的音质、能延展到必需的低频。 除上述要求以外;对N800系列还提出了一些新的要求,进一步加大动态范围,改善瞬态响应,增大最大声压级,降低失真,确保整个频带的声扩散,低染色,提高空间重放特性。 N800系列工艺的改进。 扬声器发展到现在,固然也有原理结构上的改进,同时还有工艺材料上的改进,甚至以工艺材料改进成为改进主流。我们常说的采用新技术、新材料、新工艺。话是好说,但必须以经济为基础。据说B&W N800研制生产时,曾投资约100万英磅,约合1400万人民币。为一项新音箱产品作如此投入,不能说是一个小数。 鹦鹉螺音箱技术特色可以归纳以下5个方面:
(1) 装有锥形管;
(2) 低衍射的箱体形状;
(3) 整个箱体单元尽量处于活塞运动状态;
(4) 四分频系统;
(5) 有源分频,多放大器系统。 在研制鹦鹉螺800系列(N800),吸收了鹦鹉螺音箱的一些有用部分、有效成果,有改进,有发展。
N800系列的改进和对鹦鹉螺系统优点的吸取,包括:
(1) 采用马蹄形的低频箱体,降低了成本和制作难度。
(2) 箱体内采用矩阵结构。
(3) N801改成三分频系统。
(4) 采用无源系统。 扬声器箱的组成有单元和箱体,首先我们来看其扬声器单元。
1) 低频单元 图18-14是低频单元的剖面图;图18-15是低频单元的分解图。
有了这两个图我们对N801低频单元分析介绍就比较容易了。 由于N800系列效率高,要求低频密实,所以要开发和过去不同的质轻而刚性高的锥形振膜。过去鹦鹉螺音箱低频都是用口径为300mm单元,数字时代的要求低频更向下延伸。因为数字录音低频是可以无限延伸的。日本人井上卓也认为B&W N801系列是人微言轻数字节目源时代的新录音空间标准的监听音箱,而B&W公司,早在20世纪80年代开发的DM500系列音箱,其DM的含义即Digital Montor、数字监听。B&W公司当时已经看到了数字化的潮流,而且做了持续的、不懈的探讨与改进。 最初鹦鹉螺系统扬声器振膜是采用铝合金,希望振膜有足够强度而又不要太重。铝合金振膜倒是符合这一要求,但是铝合金振膜亦有不足之处,就是它的固有的谐振,使Q值较高,不可能完全抑制。B&W公司的技术人员,还是采用最基本的方法,即将铝合金振膜扬声器安装在矩阵式箱体上,测试结果虽然不错,但是主观听音评价却不理想。B&W公司在N801中还是将鹦鹉螺用过的铝合金振膜改用现在纸浆中加10%Kevlar纤维的纸浆振膜。 但是不是铝合金振膜一定不好吗?似乎亦不能这样说。像著名的美国THIEL的CS7.2AW等也采用铝合金振膜;日本的音响评论家傅信幸评说铝质振膜鹦鹉螺的声音柔和又无比自然。除去个人品味不能强求统一以外,我们是不是可以说,扬声器系统是一个多元、多因素、多边界、多维系统。单就某一个单独因素、单独条件、单独项目去肯定或否定系统的好坏都是片面的,甚至可以说是不科学的。
B&WN801低频扬声器的振膜是在纸浆中加入质量为10g Kevlar纤维混入热硬化树脂,用非压法制成具有相当强度,又比较轻,还有适当的内阻尼,B&W公司还做了
一系列其他试验,如加入碳纤维混抄的纸盆;加入硅纤维混抄的纸盆以及其他一些高级纤维混抄纸盆的方案,不是由于混合和压制困难,就是成型不理想等原因被放弃。
当然,Kevler, B&W不是头一次采用,在这之前口径为165mm的CDM7SE低频扬声器亦采用了Kevler纤维,而且有批量生产的好效果,所以在大口径扬声器中亦选用。由于低频扬声器有前室效应,为了避免这一缺陷,延长在防尘罩的音圈管,采用口径为100mm牛皮纸管,支撑在防尘罩下,在B&W公司称之为蘑菇头。防尘罩作为振膜的一部分,一直被音响设计师们所注意。最受好评的是意大利SONUS FABER公司的Amati Homage音箱,中频单元的防尘罩是钛制呈锥形,低频防尘罩呈锥形却是铝制的。
N801低频扬声器音圈口径为100mm是比较大的。从模式讲音圈有长音圈和短音圈两种,B&W公司采用的是长音圈,阻抗为4Ω,直径阻抗为3.3Ω,用耐热高强度漆包线绕制而成。振膜折环采用上凸性能良好的橡胶折环。从剖面照片看,扬声器有两个定心支片,使得定心支片有良好的对称性和牢固的定位。
磁体采用直径为211mm的高性能铁氧体,磁通密度可达1.1T。导磁柱采用对称T型磁路,这已是广泛采用的低失真磁路设计,而整个磁路设计也完全不用过去的计算试验方法,而采用计算机辅助设计,当然更快、更准确。
图18-16是N801低频扬声器的特性曲线,灵敏度达92dB。值得一提的是在低频延伸时的失真,在20—100Hz时的失真仅有1%。
从频率响应曲线看,频率响应上限可达2kHz,但在700Hz上有一段谷。
2) 中频部分
图18-17是N801中高频部分的剖面示意图。
图18-18是中频部分的分解图。
如果说N801的低频部分还比较好理解以外,它的中高频部分就有与众不同的特色,这也是鹦鹉螺的特色。我们已看到B&W公司鹦鹉螺的照片,它的前卫造型也许大家可以接受,但工艺结构还是怪异的、复杂的,生产起来比较麻烦,所以N801将鹦鹉螺简化,由四分频变换成三分频。尽管B&W公司不喜欢将这个锥形管叫箱体,从理论上讲它还是一个固有频率较高的小闭箱。
对于鹦鹉螺管,希望扬声器后面的声波被衰减,而声波在管壁面形成锯齿状反射,产生交叉谐振。如果采用球形箱体,不容易产生驻波,是一个很好的优点,但是混响时间长又是一个缺点,而且完全消除,亦是非常困难,特别是会产生强烈共振,即使充满吸声材料亦会有一定影响。
B&W公司是将球形和鹦鹉螺管结合起来,再通过试验和计算机辅助设计修正,最后使扬声器单元后部声音的共振得到充分衰减,如图18-19所示。
这种腔体(B&W公司称之为头)是由一种称之为Marlan的新材料模压而成,所谓Marlan,它是荷兰一家化学工厂生产的聚合物,是一种聚酯树脂,是强度和质量适中难以共振的材料,外形不引起声波的反射,形成光滑的圆弧形状,其最厚部分达60mm。
中频单元是直径为150mm的曲线性锥体振膜扬声器,材料采用Kevler纤维振膜。熟悉扬声器的人们会发现,B&W公司在这里采用的是一种无折环扬声器。这无疑加大了中频扬声器的辐射面积,与一般口径为180mm的扬声器相当。所谓无折环,是指没有通常意义的折环,当然锥形振膜还是要有一种材料与盆架固定的,即靠相互机械配合来消除谐振。
在中频扬声器中无防尘罩,加了一个子弹头形的相位塞,用于改善高频特性,也可以说消除防尘罩带来的缺陷。
磁体采用直径为91mm的铁氧体磁体,磁通密度可达1.1T。与一般的磁体相比,内径要小的多,由一般的50mm降至36mm。当然这种强磁体要特殊制造,而音圈直径为31mm用卡普伦作音圈管。和低频单元不同,中频单元是短形音圈。为了减少失真,导磁柱还加了一个铜环。在磁体后有一铸铁制的流线型锥体,固定在一起以减少振膜后的声音反射。中频扬声器单元的音圈阻抗同样为4Ω。ƒ0o 220Hz,输出声压级达96dB。图18-20是中频单元的频率响应特性和二次、三次谐波失真曲线。
