英国扬声器有其特点,形成所谓英国声。英国的音响器材对于古典音乐的播放、发挥、诠释、宣扬是高水平的,扬声器设计也相当规范。以ATC、Herberth、Regers、KEF、B&W、goodmanTanoy、Wharfedale、AE等形成一种温文湿润的英国声。
Wilson Benesch公司成立于1989年,在香港被称为“金驰”。生产厂设在英国的谢菲尔德。谢菲尔德离伦敦及爱丁堡都不远。是一些现代英国作家的诞生地。在英国音响行业中它并不是一个大厂,过去还生产碳纤维的唱臂。这种碳纤维材料质量轻而硬度高,用于音箱箱体制造更使人耳目一新。
一、Discovery的结构
Discovery英文是发现的意思,也说明这个音箱是有一种创新、发现,开拓新境界的追求。
Discovery是一个三分单元基本相同,如图18-43所示。它是内磁式磁路,磁体采用钕铁硼磁体,采用钕铁硼必然采用内磁式磁路,它的漏磁相对比较小。钕铁硼是一种新型高磁能积磁体。音圈直径为38mm,是一种相对较大的音圈。振膜更是扬声器的关键,按照要求,振膜应该具有极高的弹性模量,又要轻、又要有适当的阻尼。
这当然不容易办到。Discovery采用一种三明治结构,上下两层比较硬,中间为阻尼材料。上下两层采用一种特殊的聚丙烯纤维编织而成。
高频是一只口径为25mm的软球顶的高音扬声器,如图18-44所示。
分频点在500Hz、5kHz,阻抗为6Ω。
灵敏度为88Db,一般Hi-Fi音箱少有高于90dB的,灵敏度高低原是扬声器的矛盾之一。扬声器的高灵敏度与失真度是一个矛盾,灵敏度愈高,失真容易愈大,据说这个矛盾在放大器中也存在。有的放大器制造者想了一个办法,自己生产一种低灵敏度、低失真的放大器,再生产一种高灵敏度的音箱,这样便认为就两全其美了。殊不知音箱灵敏度高了,失真也加大了,问题还是没有得到彻底解决。整个系统的频响48Hz到24kHz,它的输出是镀金的双线分音接线端子,如图18-45所示。
由于接线柱位置设计的比较低,用很粗的音箱线也很方便。这也可见其以人为本的精神,即使用很粗很重的音箱线也不致将音箱拽倒,而它的分频器也装在这个一体化的脚架中,分频网络是由聚丙烯电容和空心线圈组成。
这个分频器再经镀银铜线内部接线连到扬声器单元。这样确保分频器尽量远离扬声器磁体,使分频器不受磁力干扰而正常工作。

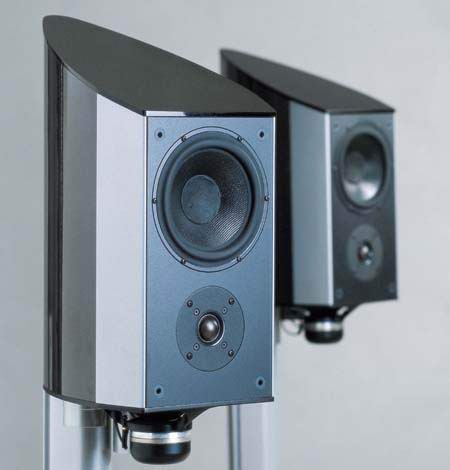

它具有独特、前卫、合理、美观的造型。顶部有些倾斜,类似一个花瓣的局部,这是为了消除驻波反射的良好造型。箱体用铝板为架,两侧是采用碳纤维制成。有足够强度,有好造型且轻。这正是威尔逊•贝尼希(Wilson Benesch)的拿手好戏。有两只铝制的导相孔,如图18-46所示。
两只导相孔是分别独立的。短管为低频导相孔,长管为中频导向孔,使上部箱体与脚架成为一体结构,中频和低频为两个隔开的、独立的腔体。它的中间隔板是倾斜的,两部分体积相近。一根导相管相当长,直通到上面的中频单元箱体。而这种向地扩散又与地保持一定的距离,是一个新颖的、独特少见的设计。我们看到大部分音箱低频是在正面的,也有导相孔向后开的,也有在侧板上装有低音的。这种向地低频有一种扩散的弥漫感,造成一种良好的扩散效果。
从图18-46上,我们看到一只低频扬声器,其实箱内还有一只同样的面对面的扬声器。这种扬声器相向称为推挽式结构。但是它的效果可以使音箱的低频下限延伸。这就是频率响应为45Hz的原因。否则这样一个小箱体是没有如此低的下限。它的容积只有13l。我们倒过来看,则可以看得比较清楚,如图18-47所示。
这种方式一般人都认为是Discovery的一种独特的创新,此话当然有理。但是我们可以追溯它的源头,如图18-48所示,被称为复合低频扬声器系统(Compound Woofer System)。此项设计概念由美国奥尔森先生于1950年最早提出。因为它有许多优点,所以被许多公司采用。例如日本三菱公司这种结构原理用于三菱电视机上,改善三菱电视机的低频,他们还起了一个名字叫DDSS系统。这种方式的好处是两只扬声器若反相连接成推挽式,可以抵消奇次非线性失真,阻抗只有单只扬声器的一半。共振频率与质量因素都与单只扬声器相同,这样组成的扬声器同样可达到低频的重放,音箱的体积只有单只扬声器音箱体积的一半。
许多评论者评论说“Discovery低频结实饱满”,同采用20mm厚的这种结构有密切的关系。图18-49是Discovery的侧面图,背板是碳素材料加硬化剂组成,有7层结构,侧面看出顶板的倾斜。这个箱体没有平行的平面,有3个锐利的脚钉稳稳站在地板上。
对于金驰公司这只“Discovery”除了关心它的设计、工艺、结构、音质以外,我们还关心它的测试结果,技术指标,如图18-50所示是它的频率响应曲线和阻抗曲线。
频率响应曲线是平滑的。有人讲测试曲线好的音箱音质不一定好,我以为音质好的音箱其频率响应曲线多半
是好的。我们注意到“Discovery”的高频部分还略为高一些,这是有道理的,曲线是在1m处测的。而高频衰减比较快,高频略高些,经衰减后实际听到的却是合适的。Discovery的售价。从网上查知,英国售价是5495英磅;香港售价是70000港币。5495英磅按外汇牌价约合人民币为66000元。
二、产品的追溯
从Discovery引起我们对Wilson Benesch公司的兴趣。其实Wilson Benesch只推出不到10款音箱。它们分别是1995年首推的ACT one、ACT two、actor、Orator及旗舰Bishop,却是款款精彩。我们综观各音箱公司,风格迥异,有的新品层出不穷,岁岁翻新,年年异样,各有各的经营之道。不过用户常选的还是那最精彩的几款。世界是进步的,人们又是喜新厌旧的,所以又要不断推陈出新。我们看其中一款Actor,是一个三分频的落地式音箱,其顶部倾斜,截面是花瓣式。这种结构箱体没有平行平面,可以消除箱体共振和驻波。图18-51是Actor的外形图。可以看出其造型高雅,做工细腻,而又符合声学原理。
它采用口径为170mm的低频单元和中频单元;采用口径为25mm的球顶扬声器。
另一款是Wilson Benesch的旗舰Bishop。实物如图18-52所示,仍然是三分频音箱不过是10个扬声器单元。8只口径为170mm的锥形扬声器做低频,1只是口径为170mm的中频单元,1只是口径为25mm的球顶扬声器。灵敏度为80dB,阻抗为6Ω。音箱结构顶部斜面,背后由网状碳纤维材料构成。8只低频扬声器,内侧只,外侧4只。
两只扬声器面对面的这样放法,同样对改善低频、减少失真有好处。终究是因为向背后辐射,受到盆架的影响,为此Wilson Benesch也是考虑到了,于是他用铝材切削而成的盆架,即保证了盆架的强度,又减少了它的阻流面积。
可以看出这几种音箱设计思想是一致的,应用单元又大体相同,却组成几种高档音箱。
三、冷静学习
国外有许多音箱,值得我们学习和研究。排诉自然是不对的,泛泛地讲几句好话似乎意义也不大,要知道究竟好在什么地方,有哪些值得我们学习借鉴的地方。
