为什么测试片要提供红绿蓝三种滤片呢？

“理论上”，在SMPTE色块图中，只要有蓝色参与的色彩（白、蓝、靛青、紫红），其蓝色的含量应该都是一样的。所以，我们如果透过蓝色滤片把其他色彩过滤之后，肉眼所看到的应该就是亮度一致的蓝色块。测试图就是利用这种特性，以及蓝色的量改变之后肉眼所看到的变动最大这二个原因，来做颜色值与色浓度值的调整。“理论上”，只要把蓝色的量调到一致，其他红色与绿色的量应该不必调了，它们也会一致才对。

但是，在“实际上”，显像器却为因为相关色彩线路的设计与品质，而产生了不同的结果。有时候，当您把蓝色的量调到一致之后，透过蓝色滤片去看毫无问题。但是当您透过红色或绿色滤片去看SMPTE色块图时，却赫然发现红色与绿色存在着不同程度的深浅亮度，但理论上它们却要一致的啊！

如果遇到这种情况，用户该怎么办？在一般直视型电视上，您只能“凉拌”，因为没有任何能够帮助您纠正这种错误的调整。换句话说，测试片只能告诉您这部显像器在这个地方有问题，但是您无法去改良。在此先告诉您，除非是非常高级的专业监视器才有“可能”红绿蓝三色完全达到理论设计值，您家里的显像器应该都会有这个问题才对。

假若您的显像器有白平衡（或称色平衡）调整，那么对于红绿蓝三色的量才能有更改的机会。不过，调整白平衡非常难，如果没有仪器辅助，根本是不可能的任务。就以我的BENQ7700为例好了，它可以调整红绿蓝三色的Gain(色浓度）以及红绿蓝三色的Cutoff（亮度）。每种调整的幅度都是0-255。您稍微用数学的角度去看这件事情，三色的色浓度变化乘上亮度变化，再乘上0-100的变化位阶，那该有多少种可能的组合？

HIVI-CAST，就会发现它只提供蓝色滤片而已，并没有提供红与绿色滤片。而且，它所提供的蓝色滤片比较厚，虽然蓝色的颜色与“Avia”测试片所提供者一致，不过透光率却因为比较厚而显得较暗。二种滤片比较之下，您会发现“HIVI-CAST”的蓝色滤片因为透光率比较低，所以很容易就把蓝色调到定位。但是当您再用“Avia”的蓝色滤片看一次时，却会发现好像还没有调得很准。为什么会有这种差异呢？难道二者之中有一方所提供的滤片不合规定？我的看法是这样的：它们二者所提供的蓝色滤片在颜色上都是准确的，不过却因为透光率的不同，而让我们对蓝色的精准要求有所不同。换句话说，“Avia”的透光率由于比较高，让我们可以更精准的去调整蓝色的量。

色彩解码器测试图

这个图可以告诉我们显像器到底偏向什么色彩，偏了大约多少？虽然我们对显像器的色偏可能无能为力，但至少让我们了解显像器的实力。

ColorDecoder（色彩解码器）在NTSC信号传输过程中承担什么任务呢？在视频“拍摄”的过程中，ColorEncoder（色彩编码器）是把R-Y、B-Y这二个信号混合3.58MHz震荡同步信号而“编码”成为I&Q色彩信号的处理器。而在“播放”的过程中，ColorDecoder承担着把I&Q色彩信号“解码”成R-Y、B-Y信号的任务。假若ColorDecoder品质不佳，解出来的R-Y、B-Y信号就不正确，这就直接影响到下一个步骤（MatrixDecoder矩阵解码器）的结果。换句话说，假若色彩解码器不够好，红绿蓝三色的量可能就会有偏差，此时显像器就会产生偏红或偏绿、偏蓝等情况。

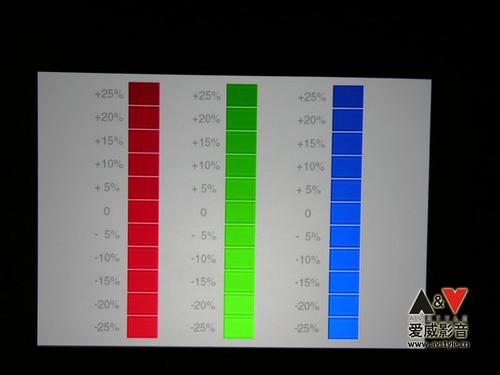

“Avia”测试片提供了ColorDecoderChcek测试图，让我们检验显像器是否有色偏。测试图上的每种色彩旁都有百分比数字，而测试图的底色是灰色的。当您透过三种滤片观察时，底部的色彩亮度应该要与0％那格的亮度一致才对。假若底部的亮度与10％那格的亮度一致，那就表示色浓度过量10％。

在此我要提出一个问题：假若我们使用的是色差端子，还要测试ColorDecoder吗？从NTSC信号转换方块图中，我们很清楚的可以看到，假若我们使用色差端子，事实上并没有经过显像器的ColorDecoder，Y、R-Y、B-Y信号直接就从DVD唱盘进入显像器的MatrixDecoder里，再处理成RGB信号。

问题是，就算您用色差端子来看“Avia”测试片，您也可以从这个测试图上看出色偏，这是怎么回事？其实它告诉我们的是一个最终结果：不论DVD唱盘或显像器省略了那个步骤，最终呈现在显像器上的红绿蓝三原色就是有色偏。既然颜色值、色浓度值都依照要求去调准了，还会有色偏，我们要怎么办？其实很难有所作为，就算您的显像器可以调白平衡，也不会有多大帮助。其实，我们应该视色偏为正常现象，假若一部显像器完全没有色偏，那该要卖您多少钱？所以，ColorDecoderCheck这个测试图只是要让您了解，自己的显像器色彩偏向那里？偏了多少而已。

过高的锐度会使得画面有明显的勾边显现，即在深色物体周边勾一圈细细的浅色的边，或在浅色的物体周围勾一圈深色的边。而过低的锐度就会导致画面不够锐利清晰。

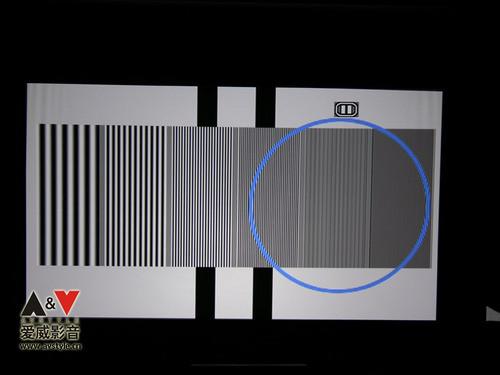

这张图的最右边的竖条希望能够做到清晰可辨

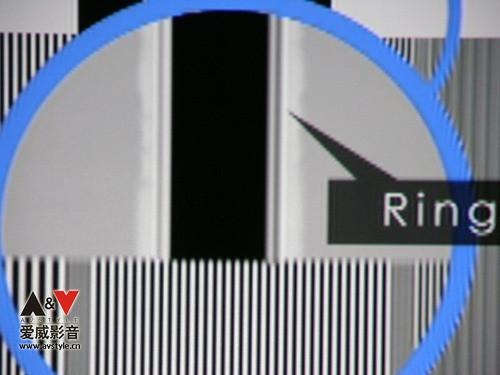

而这张图中希望不需要有勾边的显现

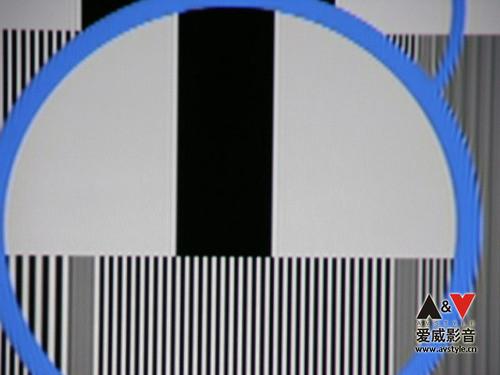

调试之后效果
