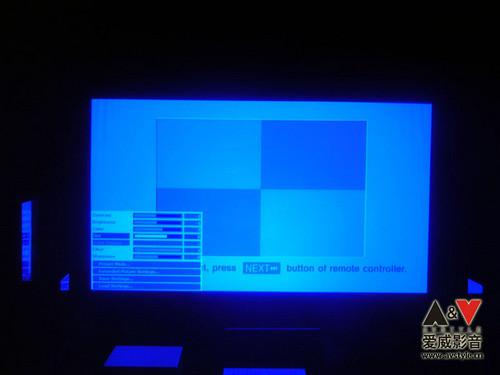

这张是投过滤光片之后尚未调节好的情况，有明显的色偏。

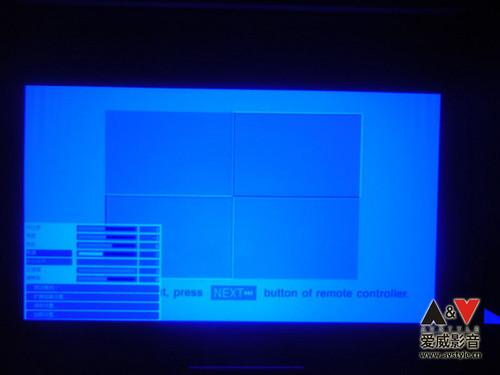

等调节完毕，就会是比较接近的情况

但有一点是需要注意，那就是几乎不可能把四个方块调节得画面完全一样。

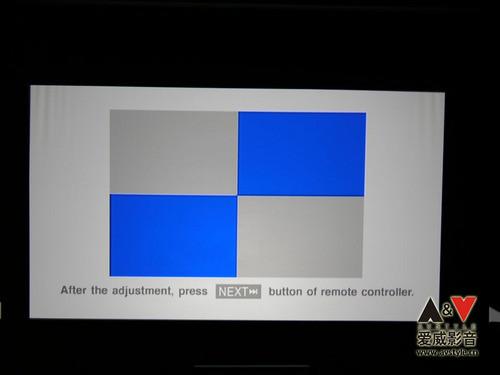

这是调节色度的图象

方法和上面是一样的

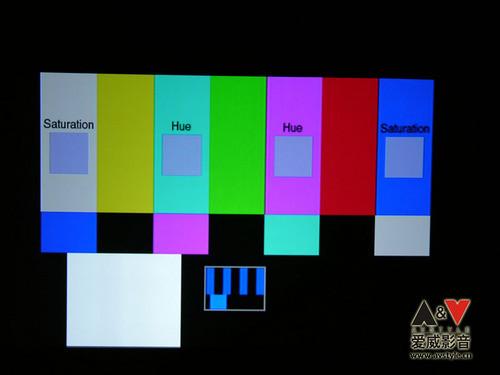

我们再可以看看AVIA的颜色调试图

在测试图图上，我们经常会看到红、绿、蓝、黄、靛青、紫红、白这七种色彩，它们就是SMPTE色块图上的色彩。我们必须先认识到所有的色彩都是由红、绿、蓝混合而成的，而红绿蓝任何二种相混都无法产生自身的红绿蓝三色，所以红绿蓝是三种“原色”。再来，黄色就是红色与绿色的混合，靛青就是蓝色与绿色的混合，紫红就是蓝色与红色的混合，白色就是红、黄、蓝三色的混合。这七种色彩加上不同程度的黑与灰，就构成测试片中各种测试色彩表现的要素，这也是SMPTE色块图要选用这七种色块的原因，因为它们之间相互都有关系。

该图主要就是用来测试色彩的正确与否。藉由这个图，我们可以调整颜色值与色浓度值。假若您用色差端子，则只能调色浓度值，因为颜色值已经固定了。

有意思的是，“Avia”在SMPTE色块图以及测亮度值的图上也都安排了会晃动的亮条，您在观看SMPTE色块图时，要特别注意右下角灰阶部份也要看得到晃动的亮条才对。这样才是最正确的对比值与亮度值。

首先我要提醒您的是，本片SMPTE色块图中，左下方那块白色是亮度最高（100IRE）的白，其于存在于色块图中的大、小白色其实是灰色的，您要特别注意。为什么要安排不同的白色与灰色呢？这是因为SMPTE色块图是75％的IRE亮度，所以您在色块图上所看到的白色块是略带灰色的。本测试片中另外还提供各种不同形式的色块图，其中就有100IRE的色块。

在各种不同的七色色块图中，您可以反覆用红绿蓝三种滤片来观看三色准确的程度。可是，您会发现很难把红绿蓝三色调得完全准确。没有关系，您只能尽其在我的调整，而且以蓝色为准去调。不过，假若您发现红色实在是太过量时，不妨改以红色为准，您可尝试透过红色滤片去更动色浓度值，看能否调出比较正常的红色。

与“VideoEssentials”不同的是，“Avia”的SMPTE色块图上有四个会闪烁的方块，这四个闪烁方块用意在于增加调整的精确度。当您透过红绿蓝滤片看SMPTE色块图时，如果还能清楚的看到方块在闪烁，就表示还没有调到最佳状态。一定要调到肉眼感觉不到方块在闪烁，那才是最正确的位置。假若您的显像器轻易就能调到方块看不到闪烁的地步，就表示显像器在色彩方面的准确度很高。反之，如果无论怎么调都看得到方块在闪烁，那就有问题了。

在此还有一个小东西要提醒您，当您在调SMPTE色块图时，不要忘了右下角有二条亮条在晃动，左边也有二条亮条在晃动。
