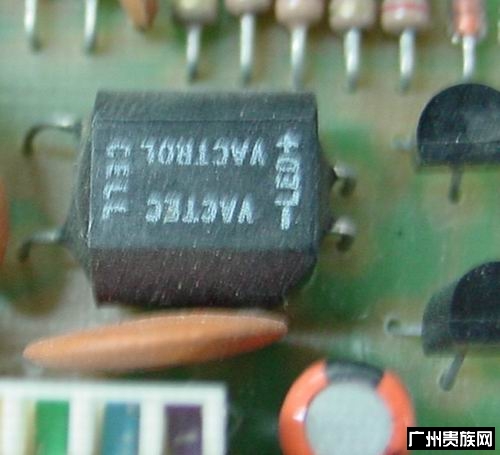

最让人关注的恐怕是麦景图的电路及选件方面了,Mcintosh MA6850的元件看上去很普通(图六),与很多靠"补品"堆彻出来的机子相比可谓大相径庭。这确实让很多人都不能理解的,或者这反而却证明了麦景图的技术吧!这个电路的一大特色之一就是输入级采用了光电耦合(图七),不过这也其实也不算是什么新技术的设计,但普通档次的机却是很少采用的。光电耦合的原理这里就简单介绍一下吧,首先将前一级的信号转化为光,然后再用光电二极管接收再转换成电信号。那么转来转去有什么作用呢?或许不少朋友会这样问。其实这个过程就相当于用"光"把前级和后一级完全隔断,这样两级的工作点就不会有影响了!而且下一级的工作点也不必要提高了。

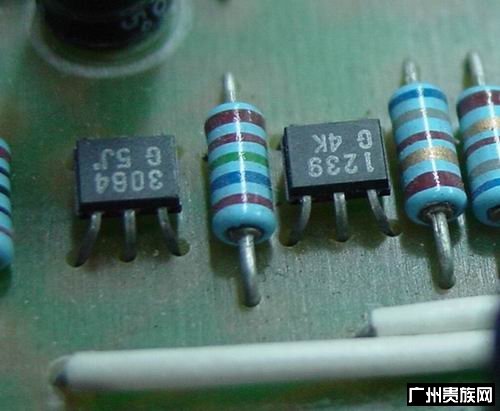

另外还有一点值得说一下的,就是其差分以及各级的电压放大都是采用"孖生管"(图八),什么是孖生管?其实就相当于把两只三有极管集成到一起,而实际上就是两只三极管。这样做是为了使两管的温度特性以及离散性都可以保持一致。因为当温度变化而产生工作点漂移时,两管将在同一物理环境和状态下发生一样的变化,因为两管之间的变化可以说是完全一致的,这样比其它以分立形式配对的两管所得到的互补作用要强得多。除此之外,麦景图的保护电路也是十分周全的。Power Guard微电脑傍路监察系统可即时对比输入与输出信号的波形差异及检测扬声器反电动势反馈信号,在不正常的情况下可迅速降低输入信号,而Sentry Monitor时刻电流监察系统则可监测功放的电流,在过流状态出现时将会瞬时断开电源,达到保护机器的目的。另外,对于其负载(扬声器)则更有输出变压器的隔直保护,几乎可保其万无一失。
好了,Mcintosh MA6850就暂时讲到这,希望广大朋友能从中吸取其中优点,在自己设计制作过程中能多一分参考经验,期待下次有什么新料\靓料,一会定向大家奉上。
