"大家好!在上次我拆了'贵丰的S-100'之后,很多朋友看过都说这样非常过隐,还有没有?所以,为顺应读者朋友的要求,笔者这一次几经周节(夸张点了吧),终于瞄准了这次要'下手'的对象。这就是在全球音响界内享有极高荣誉的'老麦'--麦景图。怎么样?大家是不是有点兴奋了呢?"

讲起麦景图,想必大家一定会很自然的想起一副古朴的面孔和那深情的蓝眼睛?的确不错,麦景图一直都保持着这种五十年不变的风格;哦!已经不止五十年了呀!自从1949年毛主席第一声"中华人民共和国,今天成立了"的那一年;弗兰克·H·麦景图和柯丹·J·高在纽约附近一小城镇同时也宣布"Mcintosh公司"也成立了。到今天已经有五十二年了,一路上见证着全世界音响业的兴衰成败,五十多年的风风雨雨已洗掉了不少当时曾名噪一时的音响品牌。如今能生存下来的也屈指可数了,到今天几乎都成了响当当的牌子,如1926年的TANNOY(天朗),1936年的Quad(国都),1941年的Klipsch(杰士)与1953年的Marantz(马兰士)等都是当今吒咤风云的前辈。

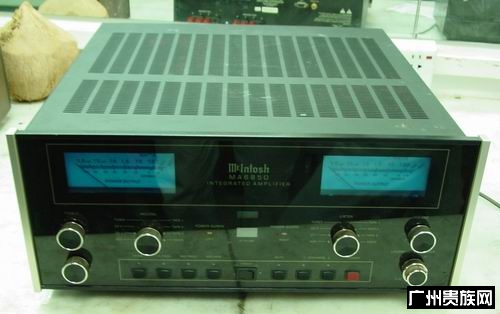

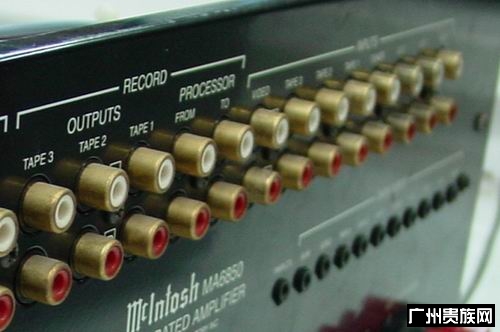

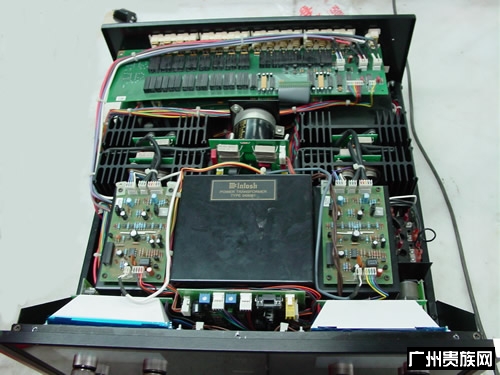

哦!似乎扯远了,今天要介绍的就是1949年成立的Mclntosh(麦景图),要说到麦景图的历史背景真是三天三夜也说不完呀。还是快点让这次的主角出场吧,要不然一些朋友就要说我骗字数了。 这次解剖的是Mcintosh MA6850。外形也没有什么可说的了(图一),麦景图几乎都是黑色有机玻璃面板,再加上两个湖蓝色的功率电平表,不过在面板上可能会看到MA6850的按键,旋钮会较多一点。因为MA6850拥有八组音频信号输入和十组数字端口设定(图二,而且还设有高\低音调和左右声道平衡调节功能。其实麦景图一直沿用这一风格的设计,真是令人费解。一般认为,发烧音响都是以"简洁至上"为原则,但是麦景图就偏不吃这一套。其设计的电路都比较复杂。不相信?那就让你看看吧(图三)!

首先我们看到中间偏前方有一个写着Mcintosh的黑色方铁盒子(图四),这就是麦景图的"独门暗器"之一-变压器。在旁边的两块电路板下面,其实也就是两个用来输出的耦合变压器。没错!就是输出变压器,这种技术也是麦景图的另一不传之宝。其实采用输出变压器的功放并不是什么新技术,相反却是一种已经过时了的"很落后"的做法了。因为在当时还是电子管的世界时候。由于电子管的输出阻抗太高,所以不得不才采用输出变压器进行阻抗变换,以获得较大的输出功率。后来随着晶体管的发展。变压器被逐渐取代了。但到今天,麦景图依然我行我素,无论是电子管放大器还是晶体管放大器都一律采用变压器做输出耦合。
