那到底用变压器做耦合有那些优点和缺点呢?大家都知道变压器分开成两个绕组,两者之间是到互不相连,而且这样可能有效地隔绝了喇叭工作时所产生的反电动势对功率放大器工作时的影响,也就是有效地减少谐波失真。但由于在低频信号总是比较大,如果耦合变压器的磁通量太小就会产生磁饱和,也会引起饱和失真。因此为了"服伺"好低频,就有必要加大变压器的容量了。但是另一个问题也产生了,变压器的容量大就要有很大的电感量,这样一来就会影响到高频的特性。因此对输出变压器的改善是很有必要的。不过后来晶体管的出现大多数人都抛掉了这个又笨又重的输出变压器了。但麦景图却始终坚持对变压器的研究,终于创出了一套有自己风格的路子。

再看看Mcintosh MA6850的布局吧。设计一台放大器,其布局可以说是起着决定性的作用了,是不是有点夸张了呀?可能有些朋友会这样问。其实这里面的确有很大的学问,一点也不夸张呀!因为布局影响到个电路的排版\布线等。如果布线排版这两个环节做不好(出现噪声甚至产生自激),那就算是再好的电路\再"补"的"补品"都会变得徒劳无功的。好!既然布局如此的重要,那我们就来看看Mcintosh是怎样处理这一环节的吧。

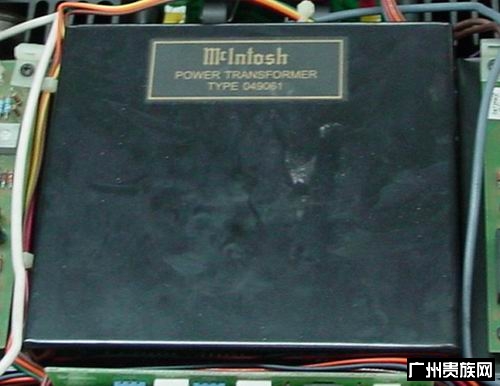

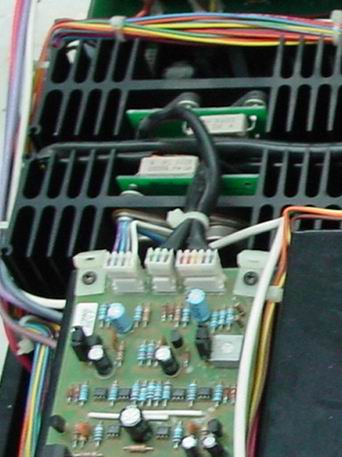

看到在电源变压器的两边电路板了吧?这就是分别两个声道的电压放大级了。很显然Mcintosh MA6850也是采用双单声道设计的,这是一种目前最为常用的做法。这样做能把左右声道完全隔开,使两者之间的干扰尽量减到最小,结果就是播放出来的声音更加准确。而且功率放大管与电压放大级也是分离的(图五),因为大家都知道输出信号是比较大的,很容易串回输入级,构成正反馈,从而产生自激。除此之外,其电源也是分开两组独立供电,因为功放管工作时,电压的起伏很大,如果共用一组电源就很有可能会影响前一级的稳定性。
