晶莹剔透的水晶魅力-天母宇谦试听Crystal Arabesque(2)


利用Comsol模拟软体进行设计

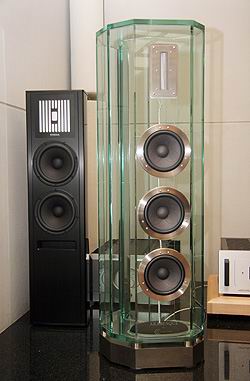

Arabesque从上到下没有任何阻尼物,单纯以19 mm厚的玻璃胶合而成。

即使是第一次踏进喇叭设计领域,Crystal Cable却很先进地採用Comsol模拟软体建构3D模型,计算出箱体材料、容积和单体配合的「可能结果」。这Comsol软体大有来头,是美国 NASA用来设计太空船必备的模拟软体,Crystal Cable用这套软体预先计算喇叭的各种参数,同时也用Comsol模拟各种聆听空间当中Arabesque可能的声响表现。对于喇叭设计者而言,光是把频率响应数据拉平拉直,只能算是「工匠」等级,更上层楼的设计者会预想喇叭可能的摆放空间,在各式各样的声响条件下,喇叭都要能发出令人满意的音响效果,其间的参数取捨,考验设计者的功力,这也是喇叭设计工程从工艺提升至艺术的关键。

Arabesque全透明的箱体,引发另一个设计难题,一般喇叭箱体内部都有阻尼物,这些阻尼物对声响有大功效,但外观却见不得人,现在 Arabesque完全透明,长得很丑的阻尼物怎麽办?答桉是「全部丢掉」。这Arabesque从上到下没有任何阻尼物,单纯以19 mm厚的玻璃胶合而成,这全部是靠Comsol计算的结果。透明的箱体内部,我们可以看到Crystal自家线材,用的是最高等级的Dreamline。

优异的频率响应

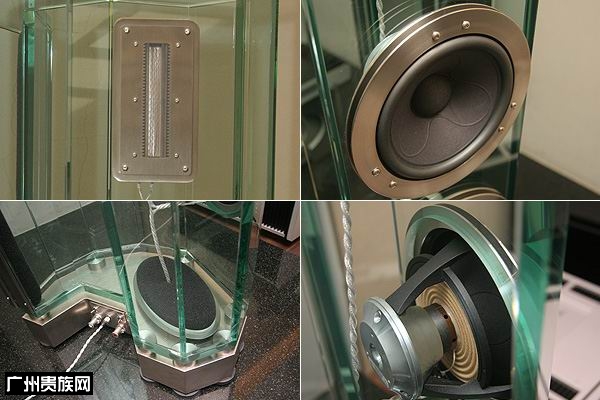

高音单体选用手工製做的RAL铝带高音,中低音单体则是由Crystal开出参数,委託Scan Speak製作,振膜表面有特殊的花瓣图样。

虽然箱体设计颇为複杂,单体的选用却走简单路线。Arabesque採二路分音,高音单体选用手工製做的RAL铝带高音,中低音单体则是由Crystal开出参数,委託Scan Speak製作。Arabesque使用的中低音单体有个名称,叫做Illuminitor,振膜表面有特殊的花瓣图样,应当有提高刚性之作用,单体固定在玻璃箱体上也有学问,特殊的避震环可以降低单体与箱体的共振。这三个中低音单体联手将低频延伸拉到27Hz,着实不简单。这订做的RAL铝带高音也不简单,频率响应标示高达100kHz。

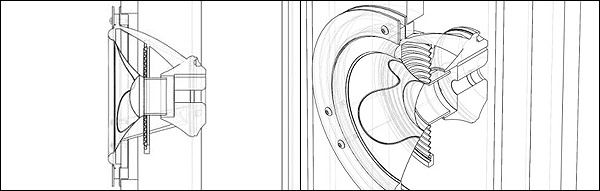

单体固定在玻璃箱体上也有学问,特殊的避震环可以降低单体与箱体的共振。

还有什麽没提到?分音器。很可惜我没办法多做介绍,因为这分音器藏在底座。别看Arabesque形体不算特大,单支喇叭重量竟有100公斤,玻璃本身就不轻了,那底座更是厉害,直接用实心铝块CNC挖空,再把分音器藏进去。在全透明设计的Arabesque裡面,电容、电感这些分音器必要的零件一样属于丑陋一族,所以不能外露见人,而根据原厂的资料,分音器元件一样精选最高等级的德国零件,採2阶分音。为了提高Arabesque对空间的适应能力,分音器还设计了高频调整开关,可以设定+3dB、0dB与-3dB三种模式。
