从事杂志编辑以来，不仅丰富了对音响器材的认识，更透彻地把在读书时候学习的电子知识运用到实际中去，直观地说，是能把一些的物理电学理论运用到实际的测试器材中去。我们都知道，Hi—Fi音响领域中，常见的有甲类和甲乙类功放，在甲类功放中，在输出级中两个(或两组)晶体管总是处于导电状态，在正常的工作状态中，无论电路中有无信号电输入，它们都保持传导电流，并使这两个电流等于交流电的峰值状态，这时交流在最大信号情况下流入负载。当无信号时，两个晶体管各流通等量的电流，在输出中心点上没有不平衡的电流或电压，因此没有电流输入扬声器。一旦信号趋向正极，线路上方的输出晶体管容许流入较多的电流，下方的输出晶体管则相对减少电流，由于电流开始不平衡，于是流入扬声器并且推动扬声器发声。

    甲类功放的工作方式具有最佳的线性，每个输出晶体管均放大信号全波，完全不存在交越失真(SwitchingDistortion)，即使没有加载负反馈电路，也能实现开环路，失真达到很低的状态，因此被称为是声音理想的放大线路设计；纯甲类功放，则是一种比甲类功放更讲究的功放。它与甲类功放的区别就在于，在甲类的基础上加了正反馈控制，目的是使功放始终保持在峰值状态运作，这样的声音效果更好，但效率却有所减弱；而甲乙类功放，则是甲类功放与乙类功放的结合，所谓乙类功放，则是在设计时考虑更多的是工作效率，不给功放输出管加静态电流，有信号时工作，没信号时就不工作，对于听者而言，这种切换的失真效果，将会带来一种顿挫感，会对聆听者带来不适的反应。因此要解决乙类功放这种切换中的失真，甲乙类功放随即诞生。顾名思义，这是对甲类和乙类两者的整合，它在对电路设计时，给三极管加了很小的偏置电流，减少了失真。这样，从听音效果上力求偏向甲类，在使用效率上则偏向乙类的效率。

    用逻辑分析，大家都应该知道，1000W的X1000．5绝对不是纯甲类的功放，因为，其单声道的设计，在二声道的系统中则需要两台，然而，纯甲类的设计，不仅效率不高，还成为了“电老虎”，2Kw的功率，用国内的用电计量方法，即每小时耗电2Kw(2度)。因此，各位不用担心。这台1000w的功放，’它在低功率时，则是甲类，而在大功率时则是甲乙类，也就是俗称的“动态甲类”，1974年，PASS LABS的创办人NelsonPass，创立Threshold公司，并推出—了全球首台动态甲类放大器800A从此“动态甲类”随之诞生。

    除了“动态甲类”的特点外，作为X．5系列的“老大”X1000.5更沿用上该系列中引以为荣的超对称线路平衡线路，在一般的平衡线路基础上把电路的失真降至更低，这在技术层面上实现了进—步的突破。

解剖来自1000w的魅力

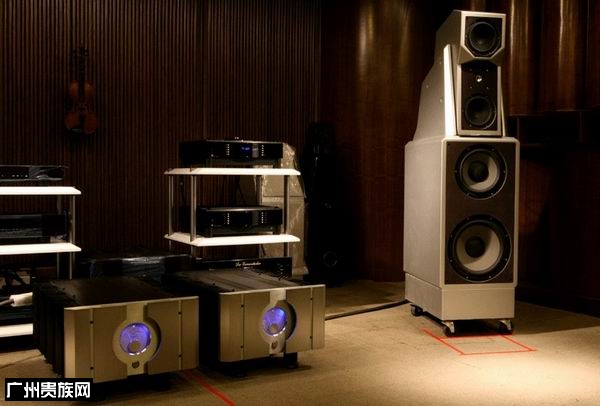

X．5系列中，包括有X1000.5、X600．5、X350．5等五款型号，据官方提供数据资料，从外形上看，X350.5 X600．5与X1000．5都是一样的体积，同样是采用了19mm金属铝面板，25mm铝质手挽。前面板上，带有PASS LABS标志性的电流偏压表，通电时，湖水蓝的背光灯同样彰显着魅力。面板上凸出的金属板，与仪表板形成凹凸的鲜明对比，两边半弧形的设计，仿佛把视线都集中在圆心仪表的焦点上。厚实的金属，实在让人感觉到一种无穷的震撼感。机身两侧采用了像动物翅膀式往外翘的散热片，笔者猜想，这是通过精密的热力学测量及设计，有效把功率1000w的发热量往外散发。保持电路正常稳定的运作。

    据笔者了解，X1000．5与同系列的X600．5都是采用同一款的平衡甲类增益级线路模块，但在功率管的使用上却是达到惊人的水平，80枚MOSFET功率管的配置，对1000W来说，可以说是用“足料”。

    再谈电源，由于PASS LABS对品质的追求尽善尽美，因此，在本系列中均采用了庞大、充沛的供电系统，采用大功率磁环变压器，整流部分采用了“轻复原”式的整流器，让瞬态反应速度加快。此外，电源在抗干扰的层面上，应用上交流电源滤波器，提升了抗干扰的能力，不管是来自电源中的杂波干扰还是其中的电磁波干扰，在这个滤波器的作用下，都一一消除。

    也许大家知道，PASS LABS的产品都采用最简单的电路设计，而X1000．5也不例外，全新布局的电路设计，在上一代的X1000基础上不断优化整合，全新设计J-FET差动输入级和接近无穷的负荷能力，让它更具竞争力。同时，该功放还选用了大功率的强放管．优异的稳定性和兼容性，保持相当高的功率效果，  当音箱阻抗在8欧姆时，就能拥有全功率(1000w)的输出，使它能在高阻抗的扬声器中也能轻松驾驭。谈到交联电路方面，X．5全系列均采用了输入输出直接交联，放大组件都经过精密的测量、配对，由于在电路设计时，让Class-A电路的偏流稍微加高，因此在小功率输出时失真大幅降低，从而使X1000.5的分析力全面提升。
