基本规格
输出功率:55W×2(RMS、超线性)、25W×2(RMS、三极管)·频响范围:5Hz~88kHz(-3dB、8W)·功率频响:12.5Hz~80kHz(-3dB、55W)·谐波失真(THD+N):0.21%(1KHz、8W)、0.47%(1kHz、22W)、0.92%(1kHz、55W)·信噪比(不计权):95dB·输入灵敏度:0.3V(RMS)·输出阻抗:4/8·电源静态功耗:130W(220V)·使用电子管:6550A×4、12BH7EH×2、12AT7×2·重量:20kg·外形尺寸:420mm×337mm×116mm·参考价格:6350元/台

Classic(艺术家)No.16.4、No.16.6和No.16.8是北京羽商电声技术有限公司新推出不久的三款合并式电子管Hi-Fi放大器,它们采用相同的底盘设计,外观及内部电路结构也基本相同,只在电子管、输出变压器及电路、元器件参数等方面有些许差异,并分别使用以下型号的电子管作末级推挽放大:No.16.4采用6L6/KT66,No.16.6采用6550A/KT88,而No.16.8则采用的是2A3。这次要介绍给大家的是Classic No.16.6。

设计具有突破性,金属躯壳也流露艺术气息

Classic No.16.6的整体布局看似与其它胆机没有区别,但事实上却有着很大的不同。现在,很多品牌为了延续胆机的传统,整机结构大都是以钢制底盘为骨架,在底盘上方安排电子管及变压器,各种元器件则以搭棚焊方式“吊装”在底盘内部,底盘的开口在最底部,在制造或维修的时候,都要将机器翻个“底朝天”来进行操作。

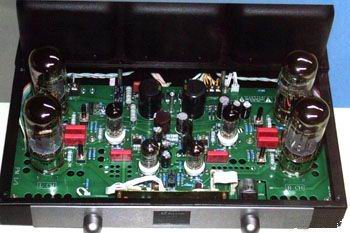

而Classic No.16.6的整机结构则采用了沉入式设计,同样是一个钢制底盘,不过开口却是在顶板而非底部,一个很重要的原因在于Classic No.16.6没有采用搭棚焊,而是采用了更为现代的印刷电路板,除了电源和输出变压器之外,包括电子管在内几乎所有与音频电路相关的元器件都安装在一块大电路板上,而这块电路板则差不多是紧贴于底盘的最底部安装。由于电子管、滤波电容等元件的高度较高,因此在顶板的相应位置上开孔,以便让这些零件能部分裸露于顶板上方,而视觉感受上则是这些电子管“沉入”了底盘内部,这就是所谓沉入式设计的来历。

Classic No.16.6的顶板实际上是分为前后两块,前面这块与面板一样采用精致的拉丝工艺表面处理,并且色调也运用了颇具高科技氛围的钛灰,非常具有高级感;后块顶板则与底盘一样被处理成黑色,从而使整机形成深浅对比,而后块顶板的作用都主要是用于承载电源变压器和输出变压器,其下方的底盘空间内,还装有以环形铁芯制造的低频扼流圈,以及用于切换输入信号的继电器组件等等。

为方便用家掌握末级功放管的工作状态,Classic No.16.6特别设置了数字式Ia表,可随时查看电子管的屏流大小,同时用家还可以自行调节屏流。在顶板上,每只6550A电子管的旁边都有一个小开孔,里面就是用于调节屏流的电位器。厂家为Classic No.16.6设计的6550A屏流大小在60~70mA之间,试机时观察了一下,刚开机的冷机状态下屏流约为58mA,而工作一段时间之后则会稳定在66mA,并且4只管子的一致性相当好。查看屏流的办法很简单,按下显示器旁边的金属微动按键开关即可,每只管子都有对应编号的开关;而在不需要查看的时候,则可以通过位于显示器上方的开关来关闭数字式Ia表。

经典电路结构,匹配精心打造的输出变压器

放大电路方面,Classic No.16.6采用的是成熟的经典设计,输入级以12AT7组成SRPP电路,意在获得低失真及良好的幅频相频特性;倒相级是由12BH7构成恒流源式长尾倒相电路,比较特别的是恒流源系由集成电路构成,具有比典型长尾式倒相电路更加优秀的交流平衡特性,并减少了其相位失真。该倒相级还具有充裕的上动态余量,有利于提高整机的不失真输出功率。末级则是以6550A(或KT88)组成的功率放大级,并且设计成可在超线性与三极管放大两种工作状态间切换,两种状态下具有不同的输出功率,同时声音也有着明显的区别。

输出变压器是电子管功放的核心之一,Classic No.16.6所用的输出变压器为羽商最新开发,输出功率为65W(30Hz),初级阻抗4.5kΩ,与6550A甚为匹配。该输出变压器的初级电感量高达210H(4.5kΩ、50Hz),而初级漏感只有极低的3.95mH;1kHz～10kHz频率范围内的初级阻抗完全平直,同时其他频率段的阻抗变化也非常低;初级谐振频率高至240kHz,分布电容低至100Pf以下,功率频响宽达5Hz~150kHz(-3dB)。为保证该变压器的高性能高品质,羽商不惜工本采用了昂贵的极品级矽钢片材料,材料从日本进口,由羽商自行加工冲制并回火处理,其导磁率为1.9T。整个输出变压器具有低音深沉清晰、中音饱满结实、高音严谨且延伸力强等声音特性。

由于No.16.6整机设计严谨,地电流分配及环路负反馈和局部负反馈采样点的设置趋于理想,使得整机开环特性表现优异,串扰于信号通路中的杂扰信号得到进一步遏制,最终的声音表现更加清晰准确。No.16.6的大环路负反馈不足6dB,但由于设计合理,整机技术指标仍保持相当高的水准。

超线性状态下声音有利于音响性的表现

Classic No.16.6有着怎样的声音特色呢?先总结一下其在超线性工作状态下的表现,比较突出的特质首先是表现得相当之沉稳,音质音色的像真度相当之高,虽然相对于电子管功放来说,每声道55W的输出功率已经可谓是强劲,但Classic No.16.6在提供了充足力度的情况下,并没有表现出任何强横蛮力的感觉,可见设计师对声音的控制相当到位。低音紧密而富有弹性,解析力和超低频下潜力都是一流,对音箱的控制力极佳。在推动力上它不会输于任何其它同级别放大器,深深蕴藏的力量似乎取之不尽,用之不竭。以高电平的交响乐齐奏来检验Classic NO.16.6的力量极限,乐音仍然丝毫不乱,听不到什么失真,颇具大将风度。

在超线性状态下,Classic NO.16.6的声音在中频段显得非常饱满,显得美妙而丰满,从中低频下段开始向下一直延伸至极低频,量感都相当之丰富,整个频段内的能量分布呈比例协调的金字塔形状,因此底盘颇为稳固,无论播放哪类音乐,都带着安定而准确的权威感。从极低频到极高频的整个频带内,都散发着令人动情的魅力,其声底非常宽松自然、丰满温柔,同时又具备无所不包的宏伟气势。管弦乐队中的各种乐器、古典声乐或流行歌曲中的人声,都有着极为强烈的质体感。
