●   钱志元

   Luxman L-509s是一款荣获日刊《MJ》1998年度放大器类奖及1999年《Stereo Sound》COTY大奖的合并式功放。实际输出功率达2×160W/8Ω，具有唱头EQ和录音选择功能，合并式功放的一切功能俱全。售价为39万日元。

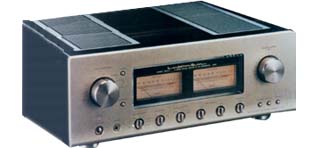

     正视厚铝板特殊加工而成的前面板。正中为一对功率表，读数曲线分布合理，表针随音乐起伏摆动，令人感觉到功放向音箱注入的功率变化。左、右两边有二个硕大的输入切换和音量调节钮，而当遥控操作时采用马达操纵方式以免因电子电路影响音质。表下一排旋钮分别为录音选择、音箱选择、模式选择和高、低音调调节及平衡旋钮。

    机箱后面两路平衡输入令人注目。近来CD机的输出带平衡接口的愈来愈多，追求全功能就不可不设。而且这种平衡输入端，还带有相位切换开关，与前接机器就不会发生热冷端的冲突。另外，唱头EQ也有MM/MC切换开关，开关都在前面板上，使用相当方便。

    音箱输出为两组（A、B）可切换，还有A+B输出方式以实现双线玩法。前面板上有耳机插孔，当使用耳机时，音箱自动切离。若要追求高品质的音乐重放，L509s还有线路直通功能，把音调电路旁路掉。

    虽然合并式功放中前放与功放可分离的形式渐渐变少，但本机仍有前置级输出和末级输入端子，以便能接入电子均衡器等单元。

    本机第一级为互补差分推挽电路。第二级基极接地具有电流传送能力。第三级为三段达林顿管组成的CSSC互补单端参差调谐电路。负反馈采用OD-B即优化双β电路，其中有多重反馈，并有第三段输出到第一级输入的大环路电压负反馈。本机采用大容量电源和两对耗散功率150W的晶体管并联，对4Ω负载能保证2×240W的输出功率。

    本机音调控制电路采用高、低频段独立的形式，当音调位于正中位置时频率响应十分平坦。各种旋钮手感好，开关换档到位感觉实在。遥控操作步进缓慢，处处显示出设计的周全和严谨。

    另外，Luxman的放大器中，加入了“火线感知器”。只要用手一触传感器，就可知道电源线的相线和地线是否插对。交流电源采用内插座式，随机带有用户级的正规电源线，要升级还可自行购置更好的。

    打开顶侧护盖，对称的规则布局一目了然。分别靠近前面板和后面板的两块隔离板在前后方向上分为三个框架，这样，功率表和选择调节器上的引线和输出输入接线的干扰就与主仓隔离。主仓又被纵向隔离板分为三室。正中是自带隔离罩的大型电源变压器，前方有整流和4只10000μF/80V电解电容。两端是散热板，散热板翼翅朝外并有防振动结构。功放印刷板分别位于左右散热器的内侧，且各自有四周的金属板围住起到电磁屏蔽作用。

    这样结构的机箱机械强度好，重心位于正中，防振能力强，且电路各部分有屏蔽作用，有利于克服级间噪声和干扰。

    L509s的声音特点是中性平衡。频率没有偏向。从低频到高频端具有很宽的频率范围和充足的动态。能量感平衡，在华丽的快速变动声音中，具有相当稳定的触感；在强劲的豪放声音中，也有流畅的表现力和亮丽感。采用直通功能后，更觉声音澄清和透明。

    最后把Luxman L509s的主要指标抄列如下：

功率输出：2×160W/8Ω，2×240W/4Ω·总谐波失真：＜0.005%（8Ω，1kHz，两声道同时驱动）·输入灵敏度/输入阻抗：2.5mV/47kΩ（唱头MM）,0.3mV/100Ω（唱头MC），150mV/47kΩ（线路），1V/80kΩ（功放）·S/N：＞91dB（MM，IHF-A，5mV输入）· ＞75dB（MC，IHF-A，0.5mV输入）·＞107dB（线路，IHF-A，输入短路）·RIAA偏差：20Hz~20kHz±0.5dB·重量/体积：22kg/467×179×440mm3
