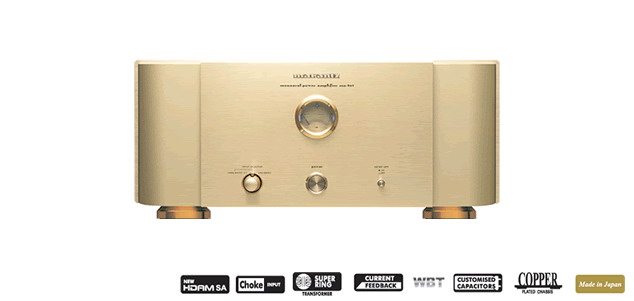

马兰士MA-9S1后级


整理转载:
    全平衡型单模块功率放大器
    功率放大器的放大电路采用全平衡型电压放大器(电压增幅电路)23dB/功率缓冲放大器(功率放大电路)6dB的双放大器结构,因此可以将强力磁路扬声器反电动势造成的影响控制在最低限度。
    扼流圈输入方式
    电压放大器采用整流波形脉动成分极少并可抵御大负载变动的扼流圈输入型。由于电源高次谐波很小,因此可以减轻对初级侧外围音频机器的干扰。此外,还降低了初级侧侵入的噪音干扰,通过利用肖特基二极管/噪音抑制器元件,可以向小信号电路供给纯净的电力。
    HDAM®SA
    在马兰士独家HDAM®基础上新开发出进一步进化的缓冲放大器用独立模块“HDAM® SA”,谋求降低电流反馈电路的反馈阻抗,实现了电路的更高速化。SC-7S1的输出缓冲放大器部分分别安装4个,V/I转换部分安装4个,总共12个,MA-9S1的功率缓冲放大器部分安装2个,电压放大器部分安装4个。
    无定向调节母线系统
    可连接最多6台SC-7S1,通过可同步驱动的无定向调节母线,能够以高速双向通信方式同步控制多台控制放大器。由于可利用遥控器从监听点进行电平微调,因此在设置多声道时,可以轻松地设定最适合的声场。利用该系统连接SC-7S1×2台、MA-9S1×4台完整的双放大器,您可以体验另一维空间的声道分离。
    低阻抗化
    支持高驱动能力的功率缓冲放大器电源部分采用了阻抗较低、供给电流较大的电容器输入方式。通过利用大型超级环形变压器和专门开发的超低阻抗模块化电解电容器及超粗内部配线电缆,可以实现大电流供给。
    充实的基本功能
    采用怀旧的马兰士中央功率表
    采用与其他放大器匹配的6档衰减器
    不平衡输入端子采用高音质、切削镀金端子
    采用2对WBT公司生产的扬声器端子以对应配线连接
    总重量约为7.0kg的大型挤出铝热沉
    厚度为3.2mm×2的镀铜双层底盘

    产品规格 :

    额定输出(20-20kHz): 300W(8Ω负载) 600W(4Ω负载)

    全谐波失真(20-20kHz、8Ω) : 0.01%

    输出带宽(8Ω负载、0.05%) : 5-55kHz

    频率特性(1W、8Ω负载) : 3-120kHz(+0-3dB)

    阻尼因数(20-20kHz、8Ω) : 200

    输入灵敏度/输入阻抗 : 1.7V/20KΩ
    S/N(IHF-A网络) : 120dB

    电压增幅幅度 : 29dB
    ATT设定值 : 0、-3、-6、-9、-12、-∞dB

    电源电压 : 220V 50/60Hz

    功耗(电气用品安全法) : 450W \1200W(4Ω额定输出时)

    最大外形尺寸 (宽×高×纵深) : 459mm×198mm×451mm

    质量 : 35.8kg
