2、4∶3电视机的16∶9宽银幕模式

本来电视机显示DVD画面是被动的，DVD机输给什么格式就显示什么格式，但上面谈到过4∶3电视机进行可变形信箱显示时会使图像质量下降，这迫使电视机设计人员通过电视机自身内置的功能，使电视机可以将DVD机输入的画面格式进行加工，以更高的质量显示出来。

（1）NTSC制的16∶9宽银幕模式

由于DVD电影大片绝大多数来自美国，而美国的电视制式是NTSC制，所以我们重点从NTSC制的16∶9宽银幕模式说起。

首先，我们来看看4∶3与16∶9宽高比的相互转换关系。如果将4∶3格式的宽度保持不变，而将高度减少四分之一，就可以得到1.78∶1的宽屏幕幅型比。计算情况如下：

4÷（3－3/4）=1.78

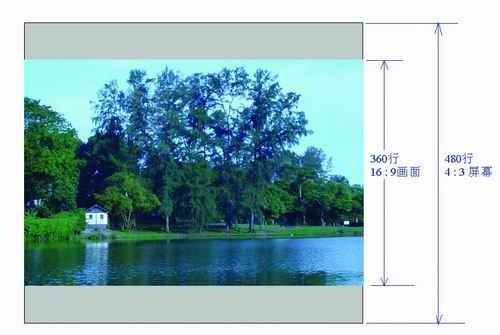

 因此，如果使用信箱显示，就要求在4∶3屏幕中间制造出一条16∶9的图像带来。要达到这个目的，最简单的压缩方法是“四抽一”，即每4条水平线中抽去1条，这样一来，中部图像只剩下360条，上、下黑带各占去了60条，浪费的扫描线是120条。毫无疑问，这样做的结果，虽然解决了宽银幕电影的全部图像显示问题，但劣化了图像质量。如图。

为此，最近几年生产的部分较高档的电视机中，设计了一个新功能：DVD机输出纵向拉长的16：9信号，电视机将画面进行垂直方向上的纵向压缩，使其还原出比例正确的16∶9图像，这就是电视机的“16∶9宽银幕模式”功能。如此一来，如果电视机使用了16∶9宽银幕模式，虽然屏幕上、下也有一条黑带，与信箱显示的是一个样子，但它们并不占用有效扫描线，带有图像信号的480条扫描线全部用在了中部的图像上。这种功能，既达到了能显示出原来全部电影画面的目的，又改善了电视图像的质量。如图。

在信箱模式中，DVD机输出的图像信号中，为了得到16：9的图像，而将图像的开始和结束部份输出“黑” 信号，只有360行高的图像信号，此时如果你调高电视机的亮度和对比度，“黑” 信号就会渐渐变亮，你看到的是“灰色” 而不是“黑色” 。在16：9压缩模式下：DVD机输出的图像是480行高的图像信号，没有为了得到16：9画面而加入的“黑” 信号区域，而通过电视机来压缩垂直方向的扫描高度，将扫描区域限制在原来的360行高的空间里，在这360行高的空间里扫描出480行的图像来。好了，现在你应该清楚知道，16：9压缩模式比信箱模式的图像质量得到了多120行的提高。

（2）PAL制的16∶9宽银幕模式

目前市场上的宽银幕电影DVD碟多半是NTSC制的，但仍然有一部分电影、音乐会和风光片等是PAL制的碟片。

电视机对PAL制图像信号进行的变换方式与NTSC制完全相同，只不过扫描线的数量不一样而已。PAL制的总扫描线为625线，有效扫描线为576线。在采用信箱显示时，上部黑带72线、中部图像432线、下部黑带72线。扫描线按照这种分配，使144条带有图像信号的扫描线不起作用了，致使图像细节损失25%。

如果电视机采用16∶9宽银幕模式显示，则在中间图像部分将576条装载图像信号的扫描线全部利用起来了，不但使图像细节百分之百的恢复，而且大幅度提高了中部图像区的垂直清晰度。
