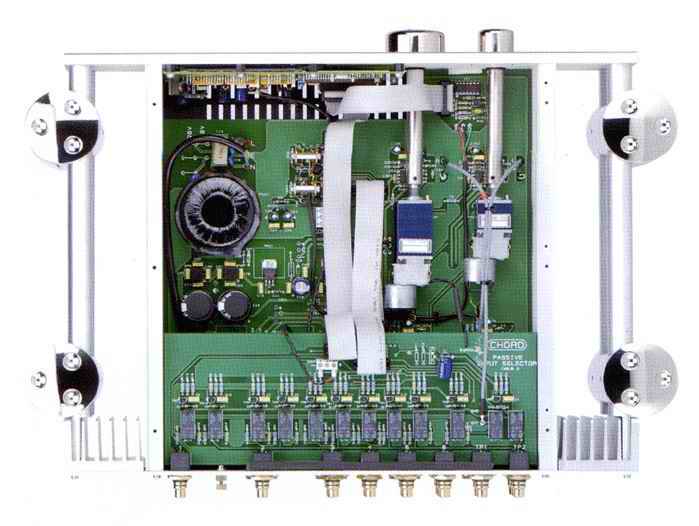

CPA2500内部

如果你一打开Chord机器就想要找交换式电源的身影，那你就要失望了。其实，Chord只有在需要强力供电的器材上才会使闲交换式电源，在前级身上全都是传统变压器。CPA 2500有三层线路板，上面两层是左右声道的输入，最底下的一层才是放大线路及音量调整等主要的线路。音量控制采用四联式的Alps可变电阻，线路都集中在机箱後半部，机箱前半部几乎全都是电源供应，也是讲究极短路径的设计。CPA 2500使用非常多的继电器，因为它的录音回路与聆听回路可以完全分开，也就是你可以在聆听A讯源时录制B讯源的讯号，完全不会有任何干扰或是声音上的劣化。

SPM 650内部

Chord目前一共有三种标准的交换式电源的线路。为什么要有三种？是为了因应不同功率输出时所用，而SPM650使用的就是最小的这种，这个电源供应占据了机箱前面刚好一半的部分，与放大线路之间还用了金属板来隔间以避免干扰。SPM 650的机箱设计十分巧妙，并不是用整块铝合金切出，而是用好几块铝合金板组合起来，後方的散热片整块铝合金板延伸至机箱内部，而功率晶体就锁在这个延伸至机箱内部的板上。SPM 650用的功率晶体当然是Chord独家的自制MOSFET晶体，这个晶体最特殊处就在於里面已经是一对晶体的架构，这样一来两个配对晶体的温度就完全一致，不必再去费心作温度补偿线路。SPM 650每声道使用一对这种晶体。

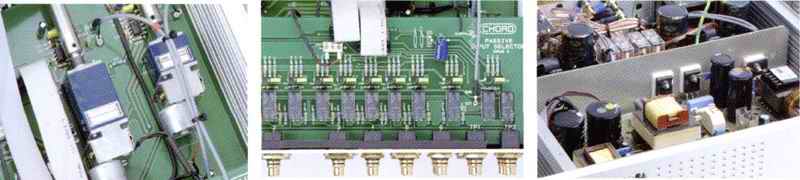

从Alps的可变电阻、镀金的各种端子与高级的继电器来看，Chord就算在入门级的产品上也从不对任何品质妥协。在後级中，电源与扩大机线路部份也用金属板完全隔离开来，这些都是高级扩大机该有的谨慎做法。我得说，Chord在扩大机制作该有的『基本功』上下了相当大的功夫，十几年的制作经验果然不是盖的。

音响知识

交换式电源

Chord最独特的地方，就是在他们使用了交换式电源。十几年後，许多厂商也纷纷加入交换式电源的行列。不过这些厂商多半将交换式电源用在讯源、前级等小电源供应处，像Chord这般只在大电流需求的音响器材上用交换式电源的，仍然是只此一家别无分号。为什么Chord要用交换式电源?John Franks认为：传统电源在50/60Hz的频率工作，这种频率并无法应付音乐所需的快速变化，因此他总共花了十年的功夫研发，才在1989年推出他们第一台交换电源扩大机SPM 900。

Chord的电源先以一个传统变压器将电源处理成80kHz的直流电，由於频率甚高，所以只需要非常小的变压器即可达成此目的。这个输出的电源在进入电容前，还先经过一个称为『动态耦合』的线路，这个线路就是将正相及反相的电源以一个磁力流结合，只要一边需要大量的供电时，另外一边也会跟著作同样的输出。这样一来，电源在快速大量供电时仍然能够保持稳定轻松，也能保持稳定的参考点。
