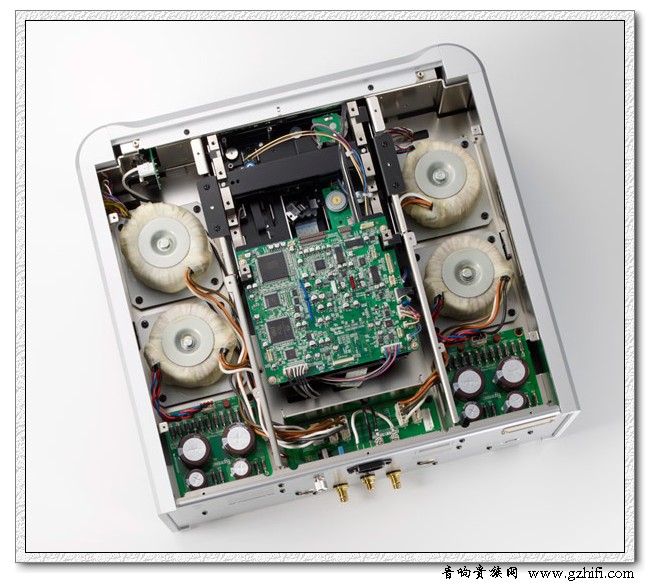

P-02立体机箱夹层:下部空间

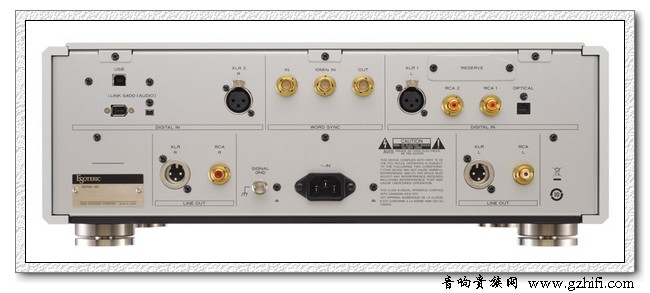

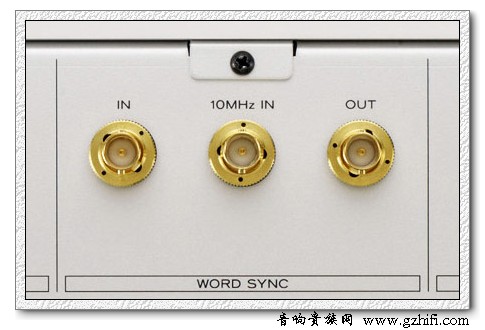

Esoteric P-02/D-02采用了8组独立的环型电源变压器及滤波系统,电源部分为左右声道、数码/模拟/控制/机械各自独立,高效率滤波稳压电路,能实现高精度的伺服控制。特别立体布线工艺,让各组电源线路走线更合理,避免不必要的微弱干扰,同时配备一组10Mhz的Master clock,为系统提供高精度的时钟,减少时基误差的数码失真问题。提供对应ES-LINK3标准的XLR×2双重XLR端子、同轴× 1、 iLINK4p/6 p各× 1,附带铝质外壳包裹真皮的遥控器。

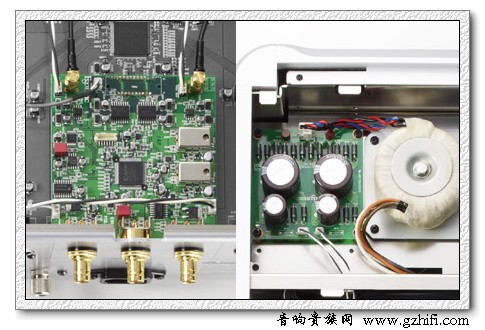

Esoteric D-02立体声解码器,每声道装载了8枚EMD顶级AK4399芯片,左右声道共16枚AK4399作全平衡解码,对应支持SACD的DSD信号88.2 kHz/176.4 kHz解码,同时也支持CD升频2倍(64/88.2/96 kHz)、或4倍(128/176.4/192 kHz)的PCM升频解码能力,最高支持384kHz/24bit。D-02当然也因应现在电脑音频的需要,同时装载有USB输入,让电脑用家将Esoteric D-02当做高级外置声卡使用,实现HIFI级的多媒体音响享受。在USB模式下,Esoteric D-02可以作为192 kHz/24 bit的外置声卡使用,同时对应电脑使用环境的特殊要求,所以Esoteric D-02的USB从输入到电源部分都独立于其他部分,能充分隔离由于电脑的接入对解码器工作的干扰,以获得更高的解码输出音质。
D/A解码电路、模拟放大等都是左右声道各自独立,分组电源各自独立供电,模拟放大部分所使用的高级音频元件更是「K系列」的大约 2倍以上,同时配合高精确的配对元件,让左右声道获得良好的对称,采用全平衡放大技术,每声道采用4组 Class A纯甲放大输出,提供XRL平衡输出及RCA输出。同时提供4组数码滤波器选择,满足用家对音色表现的不同要求。
D-02立体机箱夹层:上部空间

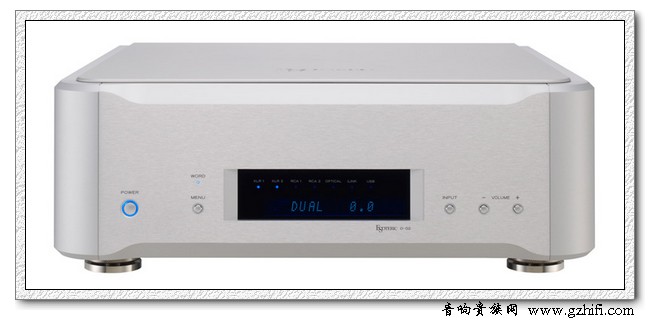

P-02/D-02机箱工艺延续了Esoteric的高级风格,加厚的铝前面板是由整块铝块上切削而成,并通过数小时进行切割打磨成优雅的流线型外观,配合新开发高刚性一体避振箱体,保证了机器工作的稳定性,使用质地厚的铝材料,电源底板也特别采用了再加厚的铝板为基础。主要部件的集中配置及高刚性的机箱构造,同时以3个支点的金属支架,因而排除了震动的影响,特殊的构件式组装方式,让整体机箱刚性更高。内部采用了上下立体分隔夹层的5部分设计,电源系统及控制系统被安置在机箱底部,解码等电路则安排在机箱的上部,能减少各部分之间电路的互相干涉。

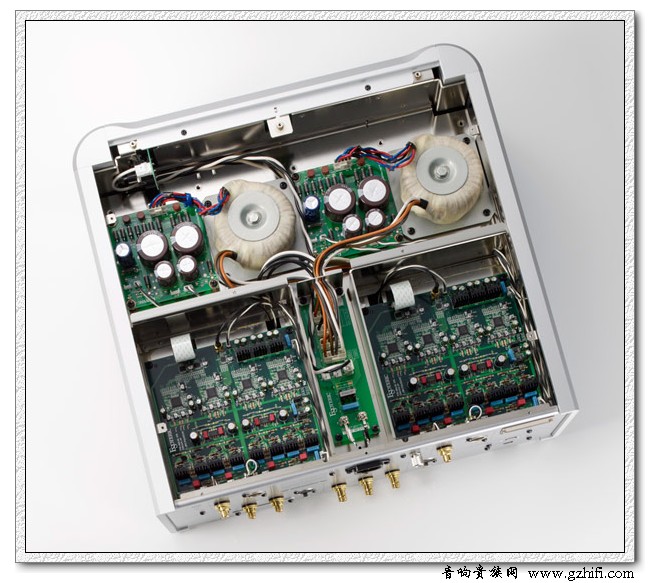

D-02立体机箱夹层:下部空间
