匠心独运,完美配搭 美国Jeff Rowland Model 625后级(2)


采用开关式供电电路结合D类模式工作ICE power放大模组设计制作的Model 302与Model 301,虽然于设计制作上,并非甚么大电流结构的后级,然而彼此同是采用高工作效率的开关式供电电路,来结合同样以高效率取胜的ICE power放大模组设计,因此两声道制作于8欧姆工作负载下可提供2x300瓦;4欧姆时提升至2x500瓦额定出力的两声道制作Model 302,以及单声道结构于8欧姆工作负载下,如选用Parallel模式可提供400瓦/Series上升至850瓦;4欧姆时Parallel增加至650瓦/Series更高达1150瓦额定出力的Model 301,同样可令大部份适配器电流与功率的大型座地式喇叭,从容展现出理想而又全面的音响效果。

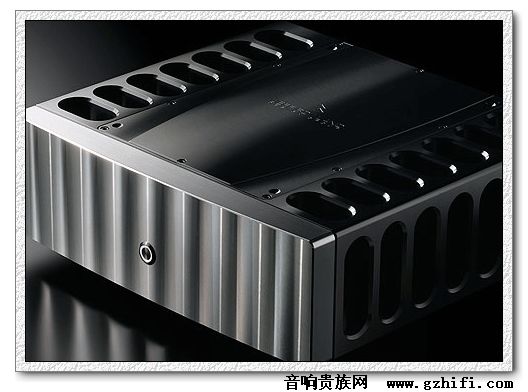

到了2010将尽时,于线路设计制作方面,从来没有停下来的JeftRowland,又再突破性地推出了本文所挑选进行实试,应用了早已被该厂发挥得淋漓尽致的开关式供电电路,来结合传统AB类模式放大设计制作输出级,且密闭式厚重扎实金属机箱,更采用了一件超重量级铝合金砖,并经由精密的电脑车床挖空成上下两个分隔部份,使得整个机箱具有更低的共震特性,从而可为内置上方的输入级与输出级,以及下方装置的开关式供电电路,提供了一个绝对无缝、散热效率超卓、具高度稳定性能工作平台的,一机箱架构两声道功率放大器Model 625。

Model 625是为美国Jeft Rowland始自1984年成立至今,于极品级别功放制作方面横跨了超过四分一个世纪,而特别推出庆祝成225周年志庆的三款功率放大器其中之一!率先推出的Model 625是为一款采用一体化成型铝金属机箱结构两声道工作放大设计的出品;而紧随其后的还有分体式供电两机箱架构的Model 825,以及采用分体式供电铝金属四机箱单声道制作的顶班出品Model 925。

    Model 625是为一台应用了早已被Jeft Rowland,发挥得淋漓尽致高效率开关式供电电路,来结合全新选用双极式(bi polar)晶体功率管,以及回归至采用传统A/B类放大模式’无负回馈工作设计制作驱动级的两声道功率放大器。

被密闭于Model 625一体化成形铝金属机箱底部,只透过内置电缆穿越正中分隔部份预设的狭窄通道,为设置在上层的全平衡式线路结构,输入与驱动级放大电路进行供电,具有高达1500A的直流电供应能力,并且使用了高精确性的稳压电路,来进行稳压的Hi-End化高效率开关式供电电路,除了因被分隔下可有效减低干扰机内的放大电路与及被受干扰的程度,亦由于同时内建了Jeft Rowland近年推荐备至的电源功率系数修正(Power Factor Correction)系统,以及采用了超短的供电路径设计,并且选用了具特大电流承载能力’双极式设计与及超低内阻特性的铜线,来作为电源输入与输出之间的桥梁。与此同时,亦由于在其电源输入部份,附加了一只可适用于115至250VAC市电电压值的10安培电磁波滤波器(EMI Filter)  ,因而可大幅消减市电当中存在的或多或少可污染音频讯号,而间接削弱重播效果的电磁波之外,更直接将Model 625的供电电路工作效率,提升至贴近完好无损失的99%境界!

而密闭于Model 625一体化成形铝金属机箱上层,同时设立于一块大型陶瓷电路板之中,从头至尾皆采用真正平衡式线路结构的输入级与驱动级,除线路当中举目皆见,大量选用了表面焊装技术装嵌的发烧级元件,而且在其每声道的输入级之中,亦各自使用了一只常见于,同厂极品级别出品的瑞典Jenscn LL1588变压器进行偶合式工作,可为Model 625缔造良好的基础,用以提供更加细致传神、弱音细节更加突出’以至密度感胜人一筹的音响效果!

    数Model 625那回归至采用传统A/B类放大模式’无负回馈工作设计制作的输出级最触目之处,莫过于在其每声道的线路未段之中,以一字平排方式列阵并直接紧贴于金属条表面之后,再锁紧在一体化成形铝金属机箱两侧,各一列连体式的大型散热器之内,那12枚(各6枚负责正相与倒相讯号放大)日本SanKen出品的配对式工作,编号为STD03N/STD03P五脚双极式(bi-polar)晶体功率管。

据了解,这款SanKen出品的五脚双极式(bi-polar)晶体功率管,除具备了高功率输出与及低内阻电器特性,而且还同时内置了偏压(Bias)二极管,作实时监测每枚晶体功率管,于工作时的偏压值变化,可使得Model 625山里附设的自动偏压电路,可作出真正实时的调整。再结合工作效率贴近至完好无损失99%境界的高效率开关式供电电路,因此能为Modcl 625于8欧姆工作负载下缔造出2x300瓦;4欧姆时提升至550瓦的额定功率输出。
