1.宽频功率放大器II 2.HDMI及i/p转换等处理电路3.HD音效解码DSP基板4.前级模拟放大器5.前级放大电源电路6.变压器部分

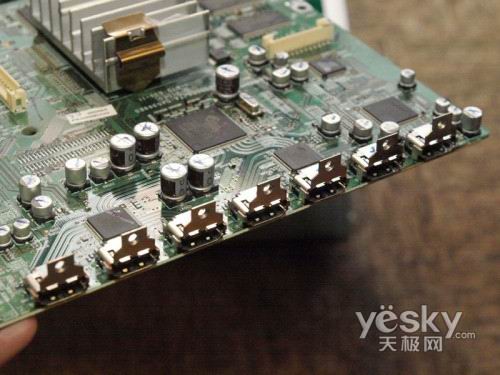

　　5300ES采用了2颗Silicon Image的HDMI芯片，分别处理3组HDMI输入内容

　　作为支持HD无损音效的功放，HDMI接口部分自然采用V1.3版本，搭配了充足的6组HDMI输入，在HDMI接口逐渐成为AV设备主要接口的大环境下，可扩展性非常强。不多对于发烧友而言，除了数量以外，他们更关注质量。过去以HDMI作为音频输入界面给人非常大的负面印象，而在5300ES中做出了大幅改善，据称HDMI IN6接口所输出的音质最好。这6组HDMI有音质上的优劣排列(6-3-5-2-4-1)，由于IC内部的信号流动和电源关系以及5300ES内部的杂讯分布情况而产生了微小的声音差异。于是SONY为了得到更好的音质，在设计HDMI部分基板时把“IN6”通路作了音质最优化的处理并将IC电平也作为优化之列。

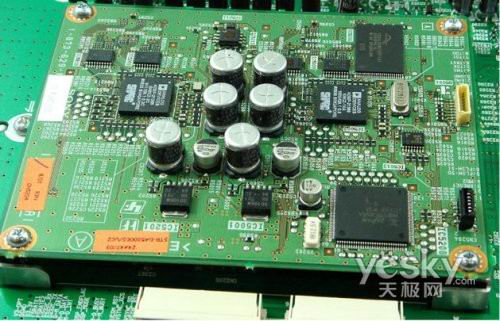

　　另一方面Dolby True HD和DTS-HD Master Audio的HD音效解码都在5300ES身上得以实现。无损压缩的主要特点就是能将数据恢复成原来的Liner PCM一样，可是经过SONY检验，解码时DSP会产生大量的杂讯，此时电源会受到极大的影响，结果会引起大量时基误差，因此5300ES在解码专用的DSP(32bit浮动型SHARC)附近设计了强效且稳定的专用电源，抑制无损解码时引起的时基误差。因此“低时基误差，无失真解码器”成为了5300ES的最大亮点。

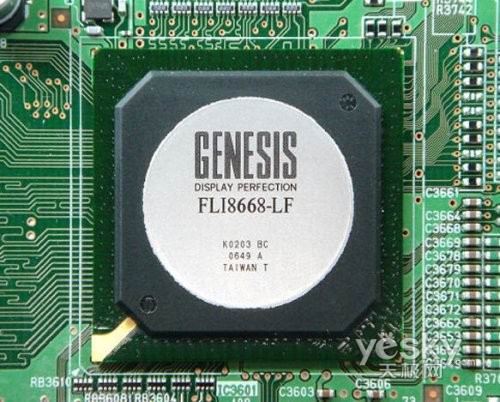

　　主电路板中央的核心处理芯片来自GENESIS的FLI8668-LF负责视频i/p转换，内置Faroudja的芯片支持DCDi Cinema技术担任影像缩放处理的工作。机身内部最引人注目则是相比3200ES甚至9100ES更大尺寸的电源变压器。5300ES音质上提升的重点放在了提高高频领域的稳定性，机身内去除了基板间的导线，并将开发S-Master Pro数码放大器的技术活用到在稳定性及速度感上更胜一筹的模拟放大器中，被称为“宽频功率放大器II”。

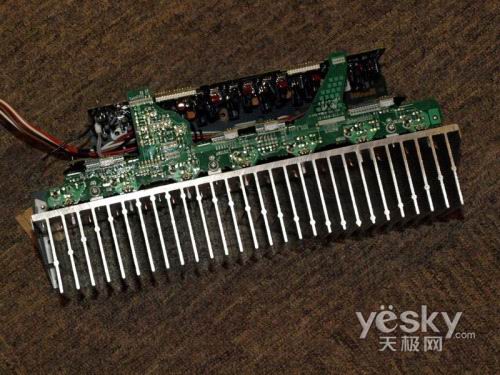

　　5300ES以3200ES上备受好评的宽频模拟功率放大器，作为原型进行改进，更改了部分机械构造，强化了基板稳定性，缜密的防震措施使每声道能稳妥地达到120w的实际功率。

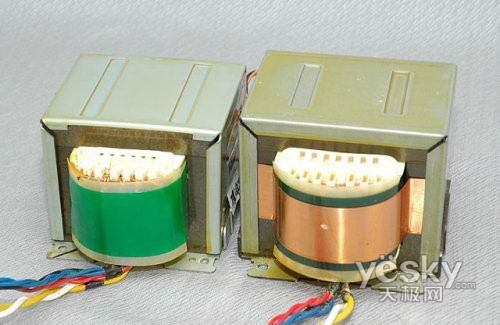

　　左侧为上代旗舰9100ES所采用的变压器，右侧便是本次5300ES所配备的全新型号

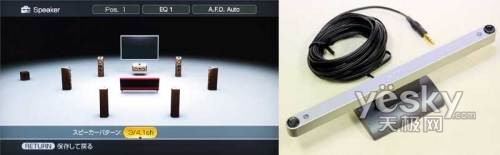

　　音场自动校正系统使用的测定麦克风，根据扬声器与人耳之间两点式的测定方法，并使用9100ES最高等级“一对组”式测量。

　　至此我们已完成对这台SONY的新款功放设备5300ES初步解析，相信5300ES诸多提升已让不少朋友为之心动。关于这款产品的更多介绍与报道，敬请关注。
