独立电源供应的CAST平衡电流传输单声道功率放大器

Evolution One单声道放大器的设计目标，是要在拥有100%控制力的条件下去驱动任何一款扬声器。庞大的稳压电源以及功率元件的大量采用，使该放大器具备了在任何时刻都能产生超大电流的输出能力。电流处理部分的电路负责保持音乐信号的完整性，而数字式微处理器和模拟化控制系统，则负责不断地监测与调节放大器的工作参数。该放大器拥有无与伦比的动态表现和音乐性。CAST（电流信号传输技术）、平衡及单端式信号输入均有提供。加工精美的特制铝机箱，为内部的电器元件提供了一个没有谐振的工作环境。整个放大器是由四个单独供电的独立机箱构成，前面板还装有定制的背光功率指示计。

从输入到输出，彻头彻尾的A类平衡电流模式增益电路设计

在放大器输入端，电压式音频信号就被转换成了电流式，而且这种电流式的音频信号将贯穿整个放大器一直到输出级。
所有信号增益都是在电流形式下，通过独有的、开环线性卓越的多输出电流反射镜实现的。
最后一级增益的电流反射镜中使用了36对高压高速晶体管。这些晶体管原本是为应用于要求甚高的宽带视频电路所开发，而它们在这里的贡献是给增益电路带来绝佳的精确性和超低失真。信号通路从输入到输出均处于全互补与全平衡状态，所有晶体管也都工作在“A”类模式。
最后一级增益的输出阻抗仅为其它大多数放大器最后一级增益阻抗的1/100，从而具备了极高的频宽和电流输出能力。

放大器没有使用总体负反馈，最后一级增益也仅用了8个dB的局部嵌套负反馈，这相当于大多数晶体管放大器中负反馈量的1/500。其结果就是带来十分开扬、清晰、悦耳的音质。

为正负级输出晶体管专门设计的独立互补前驱动级和驱动级，令后面的输出级取得了超高速、线性，且不受低阻抗或电抗负载影响的卓越性能。

驱动级和输出级共使用了28对150伏14安培50兆赫兹的功率管，它们都被安装在由Krell设计的高效散热器上。

扎实的电源稳压电路确保电压线路的绝对稳定性

为放大器的低电平和增益级供电的电路，都经过了两次稳压，完全杜绝了交流电源波动带来的影响，做到了没有噪声的信号输出。
稳压器全部采用电流模式电路技术，享有高频宽、低输出阻抗，以及不受各种负载条件变化影响的特点。
为放大器输出级供电的大电流稳压器，使用了全互补的增益级和输出驱动。由此带来的高频宽、低输出阻抗特性甚至已经超过了放大器输出级的苛刻要求。
大电流稳压器中的驱动级与输出级，采用了14对跟放大器输出级内同样强劲的高性能功率管。

所有稳压器都安装在放大器的机箱上，为音频电路提供超低阻抗的供电通道。

先进的微处理器控制系统实时监测各项关键的工作参数

若放大器输入端的直流电平超过了某一安全范围，控制系统便会自动切入直流阻塞电容器，以防止输入级或扬声器遭受损害。
控制系统会实时监测负载阻抗来优化放大器和电源的性能，或是在发生电路短路时关闭放大器。
受到监测的还有稳压器输出级，以及平衡式输出级中两个半波的对称性。
控制系统将监测三个主散热器的工作温度。若有散热器出现温度过高，控制系统便会调节放大器与电源的工作参数，进而协助降低电路的工作温度；若有任何一个散热器的温度达到不安全状态，系统将关闭放大器直到完全冷却为止。
在发生较大的故障保护时，微处理器将在LED待机指示灯上闪烁诊断信号。

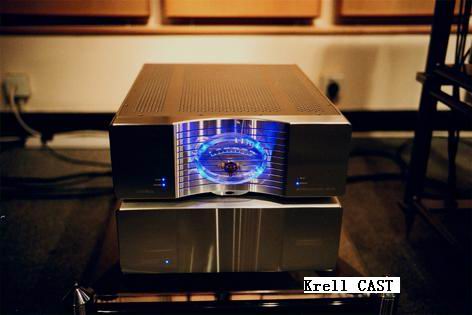

前面板的功率指示计利用RMS输出电压以及微处理器使用的电流信号，提供出了一个真正的功率测量结果。

双偏压控制系统

重新设计的持续稳定偏压系统设立了12个独立偏压值，以使放大器达到最佳的性能和效率。

除了持续稳定偏压系统外，还有一组专门的模拟电路会持续测量并调节输出级的偏压。这两套系统会配合持续稳定偏压控制系统一起运作，而且不需要任何的调节或校准。

安静、强大的独立电源系统

电源系统被封装在一个独立的机箱内，透过大量的电磁屏蔽措施，将辐射干扰挡在了关键的放大器电路之外。

内部的大电流线路调节电路滤去了交流电源的RF噪声，同时还补偿了非对称的放大波形与电源上的直流偏差。

专用的含6个独立次级绕组的165 VA环形变压器，为放大器的低电平级、增益级，还有控制电路提供电源。

大电流稳压器和放大器输出级的电源，来自两个庞大的2100 VA环形变压器。它们轮流驱动着8个35安培的桥式整流器和120,000微法的滤波电容。高度可*的连接端口含有56个车削的能承受20安培的镀金触点，由它们来将那些保存在稳压器内的惊人电力传送出去。
