Concept系列的由来
笔者前阵子曾与Cary参考级Designer家族成员CD306 SACD/C306/A306作零距离接触,三者在我面前所展示的无可挑剔精巧造工跟出乎意料的播放质素,不期然令我衍生强烈的换机意欲,差点把持不住之际,却碍於手头上资金不足导致升级计划被迫束之高阁。数月後的今天有关代理再度告知,厂方特别严选几款备受玩家器重的上级型号,略经简化後以令人喜出望外低廉索价推出市面,这个命名为Concept的新组别暂时包括四台产品,率先打响头炮的主将为CD机跟合并扩音机。

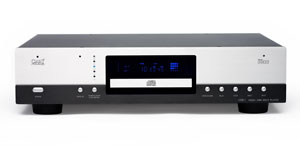

隶属厂方新鲜出炉的本文主角之一CDP 1单体化CD播放机,设计概念沿自长年高踞同级销量榜首CD303/300,外观造型经过重新包装,银黑双色面板采用铝材制造,边缘切割与表面处理功夫并未因身价往下调而马虎了事,加上趋时人格的蓝色资讯屏幕和银色金属按键,给予发烧友和所有Cary拥护者焕然一新的视觉观感。机壳环节运用刚性特强钢板生产,表面涂上一种混合防谐震物质的黑色喷漆,用以抑制不同频率的有害谐震。随本机赠送的遥控器品相虽然较上级型号单调,却胜在百发百中,并可向同系扩音机发出指令,令操控进一步简化。
跟上级机无异D-10A拾讯机芯

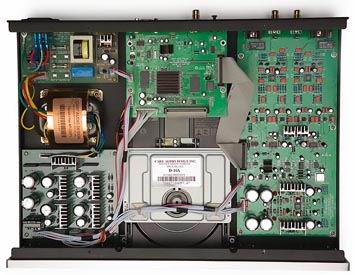

开启CDP 1斤两十足的机壳,即时发现机芯部份沿用跟上级机一样D-10A高速阅读DVD-ROM模组,看官们别少看这些广泛用於电脑器材的产品,其光学拾讯部份采用三束式镭射结构,加上运算速度高达200MHz缓冲记忆体和鲜为人知秘制伺服电路,数据遗失或错误漏读情况极少出现。此外能输出最高192kHz取样频率的S/PDIF同轴和Toslink光纤端子特别安排在控制电路板上,进一步缩短讯号行程,减少流失。
配备24Bit/768kHz升频设施
谈及CDP 1的工作流程,从软件读取的数位讯号先要通过误差率微乎其微的接收介面和高精度一体化时钟系统锁定,其後送交Dennis自行开发,可解读HDCD编码的DSP-300滤波晶片,至於Cary数位产品多年来备受重视的高位元升频设施当然不会缺少,据说明书所言,本机不但容许把来自CD唱片的16Bit PCM数据升格为24Bit字长,透过独立运作PLLl708多段式时钟产生器和一组48Bit高速运算DSP处理器,将取样频率从44.1kHz转化成96、192、384、512和最高768kHz,用户只需透过面板的按钮,便可随时转换。有关解码器的选择,Dennis为CDP 1安排了2枚落实於旗舰CD306 SACD兼容机身上Burr Brown PCM-1792U,这枚可充份发挥24 Bit/768kHz升频技术卓越优势,但造价颇为高昂的晶片,采用全平衡方式运作,动态范围与讯噪比同样出色。完成转化处理的类比讯号将会顺次序送交由四颗OPA2132 0P-Amp组成电流/电压转换组别、以3rd Order Bessel原理工作的低通滤波,扩流和平衡输出级主要由两枚OPA2604负责,人替定价贵一倍的上级机CD303/300体内那两支12AU7双三极真空管。
极其讲究的精密供电配套
务求全面发挥CDP 1体内所有造价高昂零件的神髓,处事态度以谨慎见称的Dennis索性把CD303/300之供电体系直接移植到CDP 1,参看特别订制的高效率R型变压器,多组独立次级输出各自接往大容量桥式整流器,总容量超过四万微法拉的水塘储备全属日本松下制品,还有为数众多德国Wima音响级薄膜电容作为退耦。然而这块线路板亦包含了多枚电流输出量达1.5A的LM317/337骨牌型稳压管子,供应给操控和机械部份。位於市电输入插座附近另备一只小型EI变压器,作为器材开关操控。至於数位和类比环节由於晶片及零件数目较多,耗电量跟电压准确度要求亦随之增加,除了LM317/337外,还有针对集成电路而设AMS1117表面焊接型稳压器、超低内阻TL431分流式产品与及OPA2604低噪音双位元OP-Amp,加上日本东芝出品C970/A2240晶体管所组成的超低内阻恒流源,好让线路优势得以和盘托出。
以旗舰作借鉴——CAI 1合并扩音机

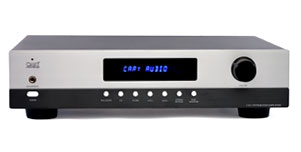

一直以来Cary是管机界的中坚份子,旗下出品有几靓声相信拥趸们必定心裏有数,然而厂方打造的原子粒扩音机其实亦大有捧场客,比方定价只是参考级C306/A306前後级五份之一左右的本文另一焦点人物CAI 1合并扩音机,跟CDP 1如出一辙的线条形态显示出它俩隶属相同组别,黑色电平调校旋钮跟按键运用铝材打造,中央同样装设大型屏幕,提供讯源及输出电平资料,跟机而来的小巧纤细卡片式遥控器能同步操控同厂CD机。接驳方面,六组高电平输入之中,包括一组XLR平衡端子,用户可透过Cinema By-pass输入把本机变成独立後级使用,另备一组Tape In/Out录音器材专用回路。喇叭线接驳端子设有两组,全数采用Cardas专利发表单件式收紧产品,这个既安全又方便的设计,绝对是重型喇叭线的良伴,唯一不被广泛接纳的因素只是索价绝不相宜。
简化自同门C306前级
定价和CDP 1相若,内裹布局充满神秘感的CAI 1前置部份和两组单声道功放被独立屏蔽盒子所包裹,环观近年接触的多台采用开关式供电D类功放,我发现它们除了对市电的洁净度要求较传统A类和AB类机种为高,对於射频干扰同样敏感,Dennis在CAl 1体内借助多个独立隔离屏蔽盒子,把不同环节收藏起来的做法并非新概念,其功效跟一些得道的线材设计师在电源线、讯号线和喇叭综身上加装幅盖范围极为广润的屏蔽织网实有异曲同工之妙。线路设计上,精简的前置放大系统每声道分别用上一枚OPA2134和三颗OPA2604 OP-Amp作为主力元件,还有为数不少Wima薄膜、无电感金属皮电阻和日本松下电解电容,开关切换借助Omron继电器进行,每级以1dB方式进行增减的电子化音控系统采用高精度数位模式进行。供电方面,音频和电子操控各自享有独立供应跟稳压设备。
