Marantz SR9300机体内部架构特点

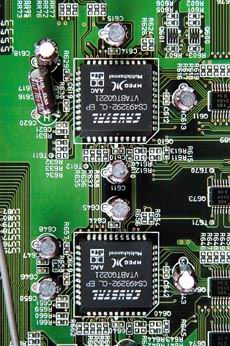

双译码芯片设计的Marantz SR9300，内部采用两颗Crystal CS493292-CL数字环绕译码芯片，规格为192kHz/24bit

功率晶体及散热片组区域。Marantz SR9300采用Sanken 的2SC2922及2SA1216功率晶体，电路板左右两侧下方即为散热片，为了提高散热效率，此模块于接近电源供应区块处配置风扇，藉以让扩大机迅速降温。机体侧板的孔位则是让热气流快速排出

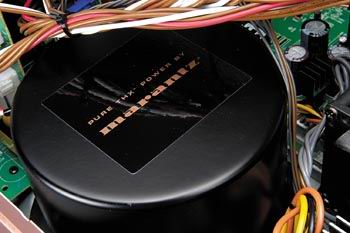

为了能够提供更充足的电源供应，Marantz SR9300于电源部配置订制大型环形变压器

本机共使用四颗滤波电容，个别规格为71V，18000微法拉，大容量设计使得Matantz SR9300能提供快速的电能供应，藉以驱动多声道喇叭

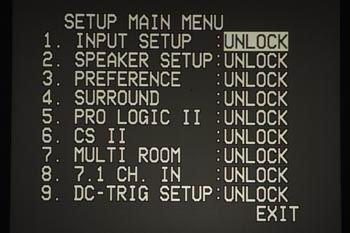

Marantz SR9300参数设定主页面。所有调整都必须经由此页面提供的选项进入，包括数字输入设定、喇叭设定、各种环绕音效参数调整。另外，如果将「UNLOCK」改设成「LOCK」，该项选单就会被锁定，就可避免孩童随意操作造成参数改变

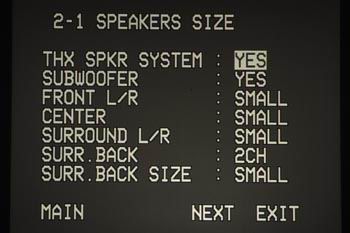

本页属于喇叭配置设定。除第一项「THX SPKR. SYSTEM」外，其余主要针对是否配置该声道喇叭，以及喇叭尺寸类型进行设定。至于本页第一项设定，若用家配置符合THX规范的多声道系统，请设于「YES」

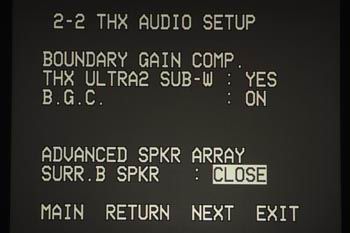

属于THX Ultra2特有选单。「BOUNDARY GAIN COMP」为针对将超低音放置于墙边的用家，提供边角增益补偿，不过若「THX ULTRA2 SUB-W」设定在「OFF」，就无法开启「B.G.C」

Dolby Pro Logic II较Dolby Pro Logic更进步的不只是频率响应扩增，也提供参数调整功能，让用家可以设定出自己想要的音场表现，包括是否开启「PANORAMA」宽银幕模式、音场深度/宽度数值设定

属于「CS II」环绕音效的参数设定页面。「TRUBASS」提供用家适度强化低频量感，而「SRS DIALOG」则是调整中央声道的人声效果，数值越高，效果越强

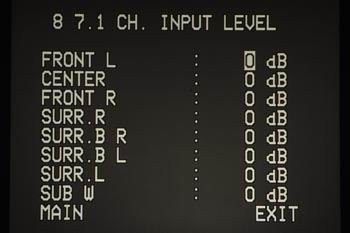

具备7.1声道模拟输入的音压平衡设定，也是Marantz环绕扩大机特点之一。精由此页面参数调整，用家可以让欣赏多声道音乐或DVD影片时，都享受到最均衡的声音表现
