家庭综合布线的几大组成模块

家庭综合布线的组成模块也就是信息接入箱的功能模块条，它们管理着各种信号输入和输出的连接，所有的各条来自房间各角落接口插座上的线路集中连接入各个对应功能模块的背面，有的模块有正面插口，它与房间角落对应插座的接口是一致的。另外还包括各房间的接口模块（俗称：插座）。

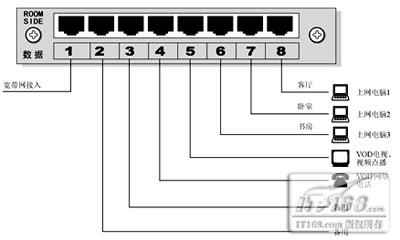

1．网络模块

网络模块由一组5类RJ45插孔组成，主要实现对进入室内的电脑网络线的跳接。来自房间信息插孔的五类网线按线对的色标打在模块的背面对应插座上，前面板的RJ45插孔通过RJ45跳线与小型网络交换机连接。我们可以将5口的小型交换机装在信息箱内，最好是铁壳的交换机，有利于通过箱体散热。ADSLMODEM也可以放在箱内。

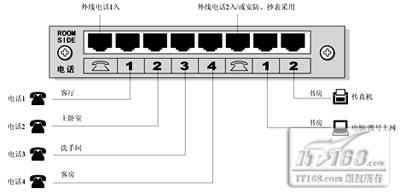

2．电话模块

电话模块与数据模块其实是一样的，也是采用一组5类RJ45插孔将进入室内的电话外线复接输出，为一进多出，输出口连接至房间的电话插座，再由插座接至电话机。此模块采用5类RJ45接口标准，如室内布线使用五类双绞线，亦可用于电脑网络连接。

在实际布线工程中经常采用网络线来作为电话的水平布线，安装时将4对五类双绞线中的一对兰白线当作电话使用，使用时只需在两端的RJ45插孔插上RJ11电话线即可。亦即网络和电话可能通用，互相备份，它是一举两得的做法。（图3）

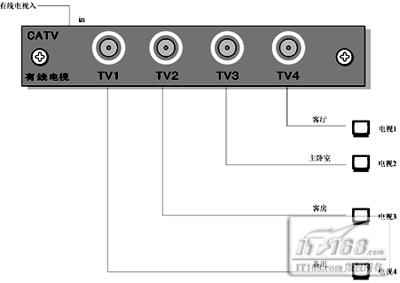

3．电视模块

电视模块其实是一个有线电视分配器。如图4，本模块由一个专业级射频一分四的分配器构成。
