背投显示技术正处于蓬勃发展时期，本文介绍了背投显示技术的基本光路原理，以及当前技术背景下，几种主要背投电视技术的应用和发展前景。并且对笔者所从事的LCOS背投领域做一下重点介绍。

关键词：背投技术、液晶显示、数字光处理、硅基液晶

1、 背投显示技术

背投(Rear Projector)的定义是相对于传统的前投(Front Projector)而言的。二者的主要区别在于图像光线的来源方式。前投系统中，观察者和投影机位于反射屏幕的同一侧，投影机投射出的光线照射到屏幕后，再经过反射到达观察者；而背投系统中，观察者和投影机位于显示屏幕的两侧，从投影机发出的光线照射到半透明的显示屏幕上，部分透过后形成图像，所以观察者看到的是透射出来的光，其原理如图1：

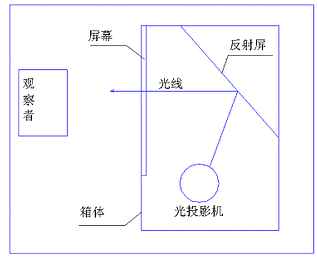

图1：背投原理图

通常人们提到的多媒体投影机主要是指前投影机，与它们相比背投影的优势在于背投系统中投影机和屏幕是一个整体，用户使用时无需进行光学调整，像使用普通电视机一样简单。此外背投系统中光学投影机封闭在一个箱体内，投射到屏幕上的光线不会受到外界光线影响，因此在较暗或较亮的环境下都可以完好地显示图像。正是基于这些原理产生了背投电视，由于采用的不同的投影机种类，背投技术可以分为CRT(阴极射线管)、LCD(液晶)、LCOS(硅基液晶)、DLP(数字光处理)等几种。到目前为止，CRT背投电视的技术最为成熟，生产规模较大，性价比高，依然是国内背投电视市场的主流产品。但CRT背投是靠荧光粉发光，很难提升亮度，容易使显像管老化，时间长了，画面会变暗，清晰度降低。鉴于此，随着其他三种技术的逐渐成熟，市场必将重新分割，谁将占据未来市场的主流呢？下面我将分别介绍一下LCD、DLP 、LCOS三种背投电视投影技术。

2、 LCD背投技术

LCD(Liquid Crystal Display)背投的成像方式为穿透式，成像器件为液晶板，是一种被动式的投影方式。它利用外光源（金属卤素灯或UHP灯），因此只要提高灯泡的功率就可以提升亮度。它利用比较成熟的液晶投影技术，色彩还原性好，亮度和对比度都优于CRT背投。随着技术的不断发展，目前困扰业界的灯泡寿命问题，也将得到较好的解决。目前LCD背投没有成为市场主流的原因主要在于其高成本。此外LCD背投，限于其工作原理上的原因，它的开机预热和关机后散热都需要时间，不能做到CRT背投那样随开随关。

LCD 投影机按照液晶板的片数分为三片式和单片式。目前，三片式投影机是液晶板投影机的主要机种，其原理示意图如下：

三片式LCD板投影机原理是光学系统把光源发射的强光通过分光镜形成R、G、B三束光，分别透射过R、G、B三色液晶板；控制信号源经过A/D转换调制后，加到液晶板上，通过控制液晶单元的开启、闭合，从而控制R、G、B三色光路的通断，然后三色光经过合色光路，在合色棱镜中汇聚，最后经透镜投射后，在屏幕上形成彩色图像。
