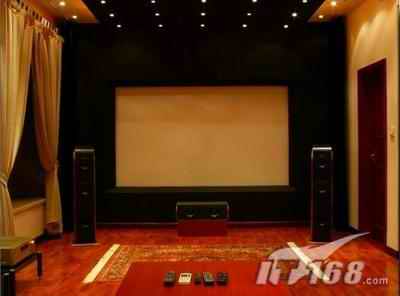

随着家用投影机走进家庭，家庭影院不再是大家认为的大彩电加上一组高级的音响及相应的功放，它不仅仅是一般的音箱或音柱的简单排列，而是一项视听工程，它对视听空间的整体布局和各个音响系统的综合效果系统工程。

目前家庭影院设备众多，线材的总数加起来是挺多的，如果把这挺多的线搁在一个不太宽敞的大厅，让人感觉零零乱乱的，那将使得整个家庭影院环境的美感大打折扣，而且众多线放在那里，也极易被来来往往的人触碰，造成不必要的意外，由此看来，布线则显得尤为重要了。

说到布线有不同的时机之分：

一种是准备装修，那么布线就显得较方便和容易。

另外可能会有部分这样的用户，他们之前已经组建有了家庭影院，但选择的显示设备不是投影机而是数字电视，那么现在他想必用投影机代替电视机作显示设备，于是将面临重新布线的问题。

一家庭影源有哪些线材？

如果按类别来说，可以分为：视频线，音频线和音箱线。

主流视频线类别

视频线顾名思意是用来传输视频信号的，它用来连接媒体播放设备及显示设备，媒体播放设备有DVD机，HTPC，(VCD机，录像机就不提了吧)，视频线有以下几种：

AV线：这是最老的传输模拟视频信号的视频线，两端是莲花头(RCA头),目前DVD机及电视机都会有这种接口，装修时不需要布这种线；

S端子线：前几年出现的比AV线质量好一点的视频线，接口是圆形的，类似PS2鼠标头，这种线也落后了，不建议布；

三色差线：比S端子线线质量更好的视频线，传输模拟信号，目前应该是模拟信号中最好的视频线，新近出的DVD机，高端电视，以及家用投影机都会带有这种接口。如果你的播放设备和显示设备比较远的话，装修时要考虑布色差线了。

VGA线：也是一种模拟信号视频线，最常见于电脑，其信号与色差线相比各有千秋，但随着视频数据量的加大，例如未来要传输1920X1080P的视频信号，那么色差线的冗余会更大，分辨率超过1600X1200后，VGA线质量稍次，长度稍长会导致雪花。家庭影院为什么要提到VGA线呢？那是因为HTPC走入家庭影院，所有投影机都带有VGA接口，VGA线也是布线时必须考虑的线种。

DVI线：全称DigitalVisualInterface,最新的数字视频线，以无压缩技术传送全数码信号，最高传输速度是8Gbps，目前已获多数厂家支持的数字视频信号线，接口的传输速度高达8Gbps，其接口有24+1（DVI－D）,24+5（DVI－I）型，DVI－I支持同时传输数字(DVI-D)及模拟信号（VGA信号）,一般来说HTPC的显卡一般是DVI-I接口，而液晶显示器，投影机上是DVI-D接口.DVI-I的接口虽然兼容DVI-D的接口，但DVI-I的插头却插不了DVI-D的接口，为什么呢？多了四根针。但我们还是有办法的，使用一个DVI-I转DVI-D的转换器。

HDMI线：全称Hi-DefinitionMultimediaInterface,比DVI更新的数字视频线，以无压缩技术传送全数码信号，最高传输速度是3.95Gbps，HDMI除了传输视频外，还支持八声道96kHz或单声道的192kHz数码音频传送，但目前支持HDMI的设备还不是太多.其接口可与DVI接口转换（视频信号部分）.

综上所述，在装修阶段要想支持目前所有的显示设备：普通电视，等离子，液晶电视，背投，LCD影院投影机，DLP影院投影机，我们应该布哪些线呢？

如果希望兼容所有的器材，最好布三种线，最常见的VGA线（所有设备最起码的支持），模拟信号的色差线，数字信号的DVI线，HDMI接口目前较少，如果万一有此类设备，也可以在DVI线上通过DVI-HDMI转接口连接。
