1、投影技术

投影机自问世以来发展至今已形成三大系列： LCD（Liquid Crystal Display）液晶投影机、DLP（Digital Lighting Process）数字光处理器投影机和CRT（Cathode Ray Tube）阴极射线管投影机。

LCD 投影机的技术是透射式投影技术，目前最为成熟。投影画面色彩还原真实鲜艳，色彩饱和度高，光利用效率很高，LCD 投影机比用相同瓦数光源灯的DLP投影机有更高的ANSI流明光输出，目前市场高流明的投影机主要以LCD投影机为主。它的缺点是黑色层次表现不是很好，对比度一般都在500：1左右徘徊，投影画面的像素结构可以明显看到。

DLP投影机的技术是反射式投影技术，是现在高速发展的投影技术。它的采用，使投影图像灰度等级、图像信号噪声比大幅度提高，画面质量细腻稳定，尤其在播放动态视频有图像流畅，没有像素结构感，形象自然，数字图像还原真实精确。由于出于成本和机身体积的考虑，目前DLP投影机多半采用单片DMD芯片设计，所以在图像颜色的还原上比LCD投影机稍逊一筹，色彩不够鲜艳生动。

CRT投影机采用技术与CRT显示器类似，是最早的投影技术。它的优点是寿命长，显示的图像色彩丰富,还原性好,具有丰富的几何失真调整能力。由于技术的制约，无法在提高分辨率的同时提高流明，直接影响CRT投影机的亮度值，到目前为止,其亮度值始终徘徊在300流明以下，加上体积较大和操作复杂，已经被淘汰。

1）LCD投影机介绍：

LCD投影机是液晶技术、照明科技以及集成电路的发展带来的高科技产物。其关键技术是液晶板的制造。LCD投影机利用液晶的光电效应，即液晶分子的排列在电场作用下发生变化，影响其液晶单元的透光率或反射率，从而影响它的光学性质，产生具有不同灰度层次及颜色的图像。

现在的LCD投影机最高支持分辨率可以达到1600×1200(UXGA)，使用时间可以延长至8小时以上，具有很高的亮度和高保真的图像色彩，可以方便地接入各种视频信号。它们体积小巧，重量轻，便于携带。使得投影机的发展进入了一个崭新的纪元。

LCD投影机的底层技术——液晶板一直只有Sony和Epson两家公司具备研发和生产能力，经过多年发展，液晶板技术日臻成熟。液晶板技术一直致力于提高性能和降低加工成本两个方面。在提高性能方面它主要是通过提高开口率来提高光效率，另外还采用微镜阵列技术来提高液晶板的透光率，降低显示图像的像素化，使图像更细腻。目前LCD投影机在亮度指标和图像精细程度方面都已经达到相当高的水平。除了高端影院产品外，在普通应用产品和低端高性能投影机产品中，LCD产品保持了对单片DLP产品的亮度领先优势。LCD投影机的生产厂家主要为日韩厂商。主要有Sony、Epson、NEC、三洋和三菱等等。

LCD投影机有液晶板投影机和液晶光阀投影机两类

液晶板投影机：液晶有活性液晶体和非活性液晶体。活性液晶体具有透光性，做成LCD液晶板，用在投影机上。TFT是“thin-film transistor”的缩写，意为“薄膜晶体管”。TFT活性矩阵利用每一独立的晶体管控制LCD板上的每一个像素，由于TFT活性矩阵液晶板可产生更快的反应速度及对比度，是目前使用最广的液晶板。通过控制系统，可以控制通过LCD的光的亮度、颜色、对比度等。LCD液晶板的大小决定着投影机的大小。LCD越小，则投影机的光学系统就能做得越小，从而使投影机越小。而要在越小的LCD上做到高分辨率，并且保持高亮度，其技术工艺越难。液晶板投影机是被动式的投影方式，利用外光源金属卤素灯或UHP灯（冷光源）。

液晶光阀投影机：它采用CRT管和液晶光阀作为成像器件，是CRT投影机与液晶与液晶光阀相结合的产物。为了解决图像分辨率与亮度间的矛盾，它采用外光源，也叫被动式投影方式。液晶光阀是一种可控开关，主要由三部分组成：光电转换器、镜子、光调制器。通过CRT输出的光信号照射到光电转换器上，将光信号转换为持续变化的电信号；外光源产生一束强光，投射到光光阀上，由内部的镜子反射，能过光调制器，改变其光学特性，紧随光阀的偏振滤光片，将滤去其它方向的光，而只允许与其光学缝隙方向一致的光通过，这个光与CRT信号相复合，投射到屏幕上。它是目前为止亮度、分辨率最高的投影机，亮度可达6000ANSI流明，分辨率为2500×2000，适用于环境光较强，观众较多的场合，如超大规模的指挥中心、会议中心及大型娱乐场所，但其价格高，体积大，结构复杂不易维修。

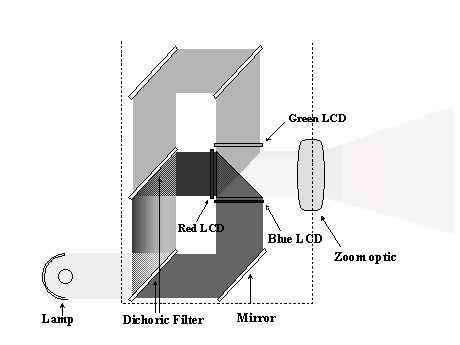

LCD投影机原理：三片式液晶投影机的成像原理(参见下图)，以某液晶投影机的光路为例：首先光线通过滤光片，滤掉红外线和紫外线这样的不可见光，红外线和紫外线对LCD片有一定的损害作用。透过两片多镜头镜片将光线均匀化，并将UHP灯产生的圆锥形光校正为和投影图像近似的矩形光线。在两片镜子之间的棱镜用来将光线预先极性化，较之没有该棱镜的不对称光箱，它可以减少光线的损失。光线下一步被分光镜分为红、绿、蓝三原色并被分别反射到相应的液晶片上。在到达液晶片之前光线还需要透过一个凸透镜和偏振片，凸透镜的作用是将光线集中，偏振片则进一步将光线极性化，使得光线振动方向一致，可以被液晶片控制。最后光线经过液晶片，通过电路板驱动，液晶片上的各像素点有序开闭，产生了图像，并通过每原色光的调校产生了丰富的色彩。最后三路光线最终汇聚在一起由镜头投射出去。
