当前位置: 首页 > 天津全真Full music > fullmusic 天津全真 274B/N 电子管 整流管 直代5AR4 5U4 5Z3P

【产品说明】

商品名称：天津全真电子管FULL MUSIC 274B/N(电木座网屏茄型)质保一年 厂家直发

商品类 别：电子管

商品型号：274B/N

商品编号：01030208057000

产品描述：（实物与照片相符）

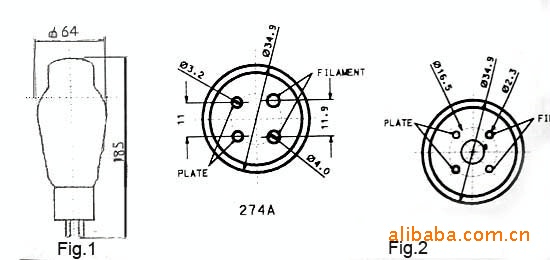

很多顾客问274A与274B有什么区别？我相信274B大家都很了解，不再赘述，而274A比较274B的区别是274A的管脚不同，274A的管脚与300B管的管脚一样，它所用的管座就是300B的管座，另外，247A与274B的管屏也不一样。如下图：

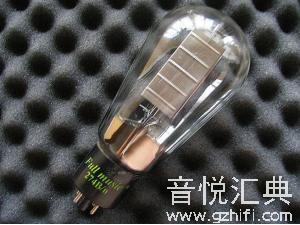

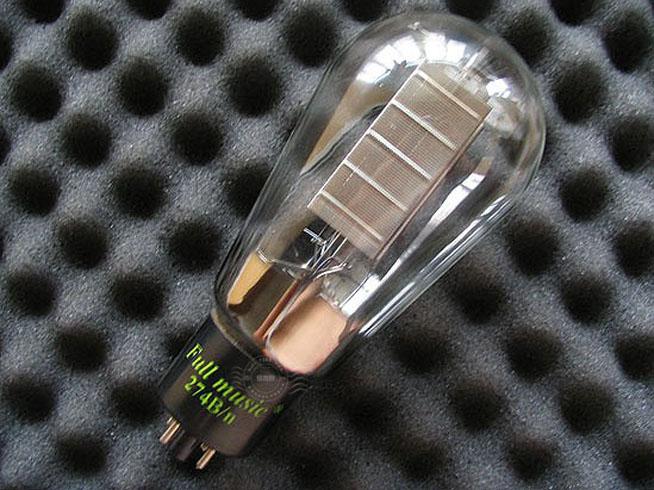

【产品图片】

【技术参数】

特征：是一个圆顶形或茄形玻壳，四脚胶木镀金座,实体、网状板极，直热式氧化物阴极双二极管，石墨板极三极管。
用途：用于全波整流电源，整流电流达112mA。

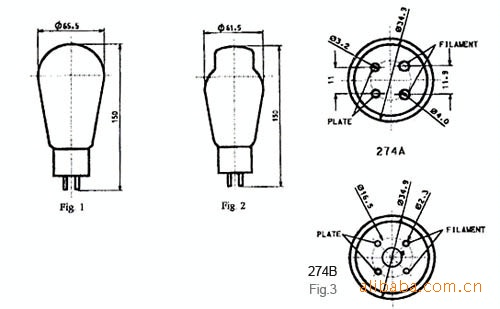

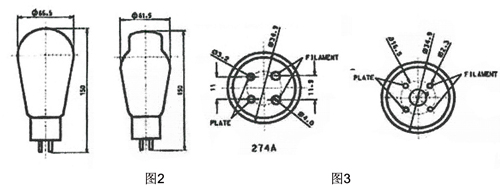

外形图及管脚接线图：外形图如图1、图2所示，接线图如图3所示。

标准工作状态及参数:
灯丝电压*………………………………………………………………………5.0V
灯丝电流………………………………………………………………………2.0A

L-C滤波器
R-M-S交流板极电压……………………………………………………………550V
总整流电流………………………………………………………………………112mA
C-L-C滤波器
R-M-S交流板极电压………………………………………………………………450V
总整流电流…………………………………………………………………………98mA

*交流或直流供电。

平均特性曲线:

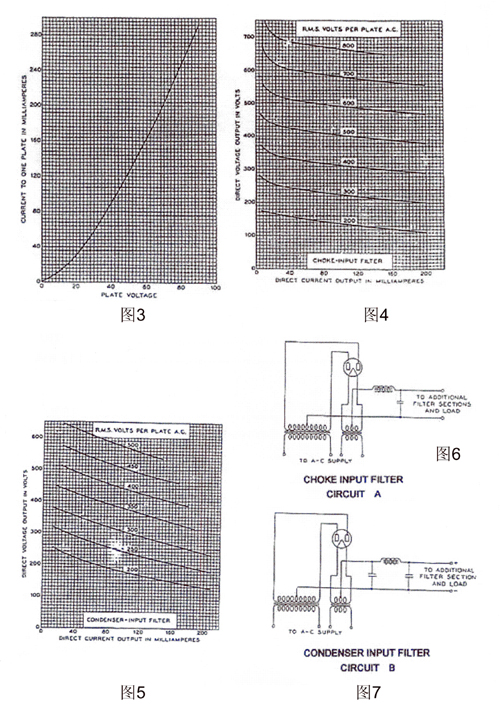

274A、B单二极管电流电压特性如图4所示，直流输出电压特性,如图5图6所示，图5和图6的电路如图7所示。

极限工作使用值:
LC输入滤波器
1、R-M-S每个阳极最大交流电压………………………………………………550V
最大整流电流…………………………………………………………………140mA
2、R-M-S每个阳极最大交流电压………………………………………………660V
最大整流电流…………………………………………………………………120mA
C-L-C输入滤波器
R-M-S每个阳极最大交流电压………………………………………………450V
最大整流电流…………………………………………………………………105mA

注：滤波器的输入电容器应小于4μF。
