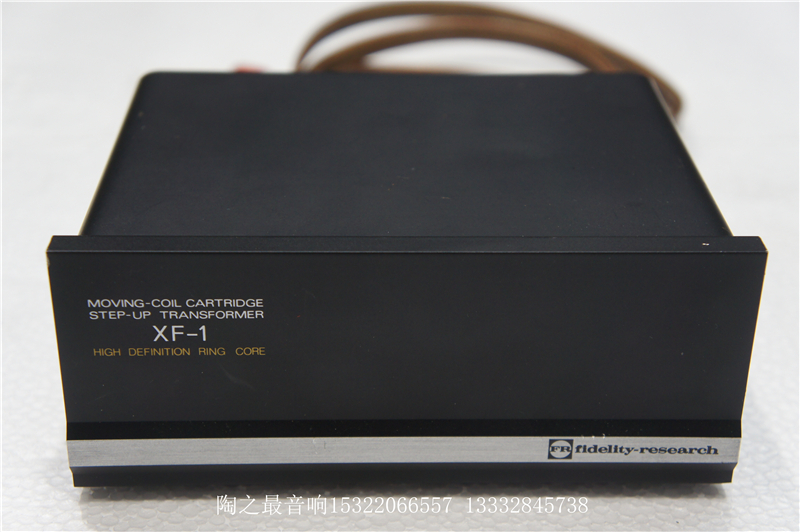

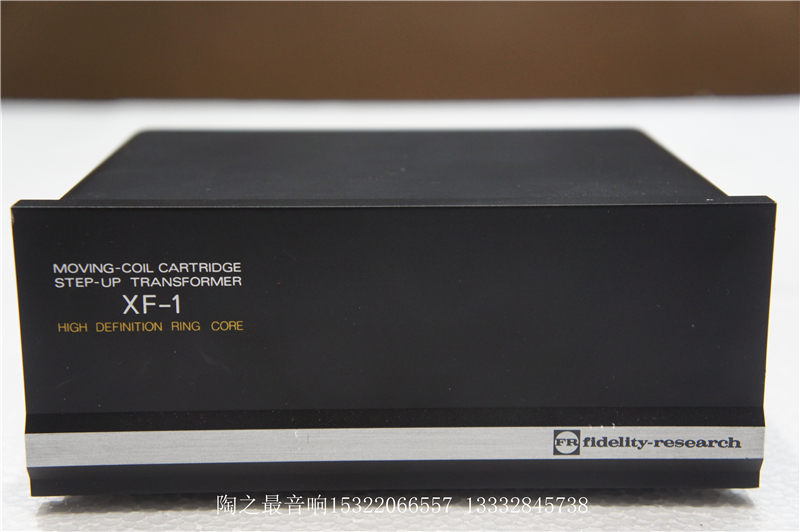

日本Fidelity-Research XF-1 MC升压牛

日本Fidelity-Research XF-1 MC升压牛

  • 价格请来电商议
  • 商品点击数：31778

简单描述：成色很好


联系人：黄小姐 13332845738 罗先生 15322066557 QQ：2513060759


经销地址：广州市中山五路中旅大厦五楼B33、B38铺

XF-1の画像

  • Fidelity-Research XF-1

    •

  • \68,000(1981年頃)

 解説 

ローインピーダンスMC型カートリッジ専用に設計されたトロイダル昇圧トランス。

トランスのコア素材には、従来のコア素材と比べて約4倍のコアボリュームを持つスーパーパーマロイ系合金を採用しています。そして、このコア素材の優れた特性を生かすため、0.05mm厚に圧延されたコア材を同心円状に何百層も巻くラミネート構造のリング型コアという形状を採用し、高域特性をさらに向上させています。
また、コアの表面に特殊な硬化・絶縁処理を施すことで従来のようなコアのケーシングを不要にしており、殆ど密着巻きに近い状態でトロイダル巻線が施されています。このためコアボリュームが増えているにもかかわらず巻線長を短くでき、信号伝送ロスを減らしています。

左右チャンネルを全く同一条件とするため、トロイダルトランスユニット、シールドドレイン、出力の左右チャンネルまで完全に独立構成としており、左右チャンネルの電気的及び磁気的クロストークを大幅に改善しています。

78％パーマロイによる入念な4重積層シールドを採用することで外部誘導などの影響を防いでいます。

内部配線材には0.8φmm無酸素銅線を使用しており、配線そのものの振動及び伝送損失等を改善しています。また、トロイダル・トランスユニットも巻線によって1次側・2次側とも従来の1/2以下の低抵抗化を実現し、トランスの変換効率改善と情報量の増加に貢献しています。

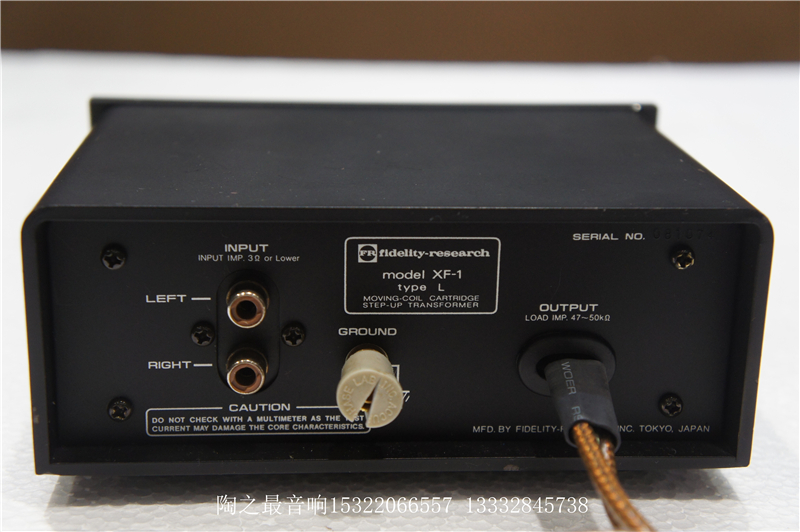

入出力端子には厚膜硬質金メッキを施した信頼性の高い高接触圧のピンジャックとピンプラグを採用しています。

  • トロイダル巻リング型コア
    •
  • XF-1のトランス内部構成
機種の定格
型式 低インピーダンス専用昇圧トランス
入力(1次)インピーダンス 3Ω以下
負荷(2次)インピーダンス 47kΩ〜50kΩ
昇圧比 36dB
再生周波数範囲 5Hz〜50kHz

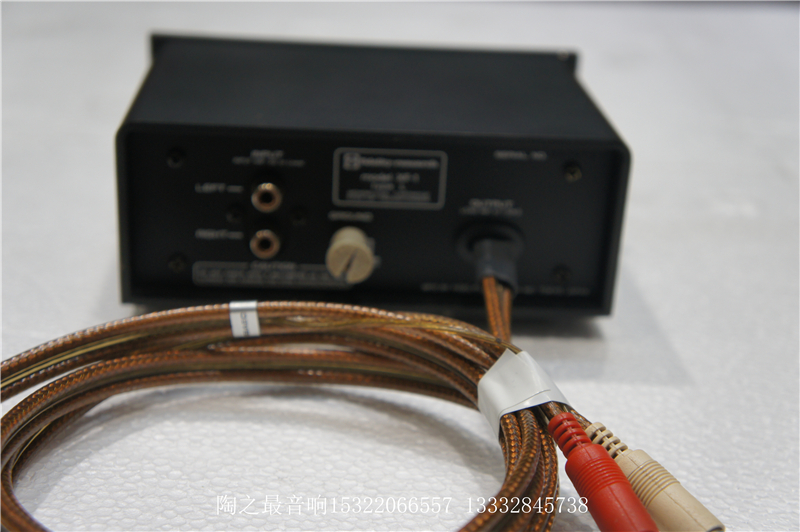

出力コード長 70cm
外形寸法 幅158×高さ65×奥行120mm
重量 2.1kg
