滄海遺珠 RCA專業單端5瓦BA -13A 　　作者：梁文光



　　每當提及 “RCA” 時，總會有不少人將這牌子與真空管(膽)拉上關係，RCA這名稱的全寫是 “Radio Corporation of America”，成為美國大名廠而產品又能深入民心，除了該廠成立日子悠久和品質之外，RCA於30 ~70年間生產的膽數量和品種是全美國之冠；總之！講到電子管，RCA “膽”可算是無人不知。我們不可不知的是，造膽是RCA廠其中主要一部份的業務；另外，家庭電器中，包括收音機、電視機、製錄唱片、揚聲器…..等，還有專業廣播系統器材設備亦是RCA的重要一環的業務，專業大型喇叭在現今的玩家心目的地位還不低於ALTEC和JBL，而RCA的專業擴音器材也是半個世紀前在美國與ALTEC平起平坐；而今日雖已是一把年紀的RCA膽擴音器，仍是發燒友愛不釋手的好機。
圖(1) 圖(1a) 圖(1b)

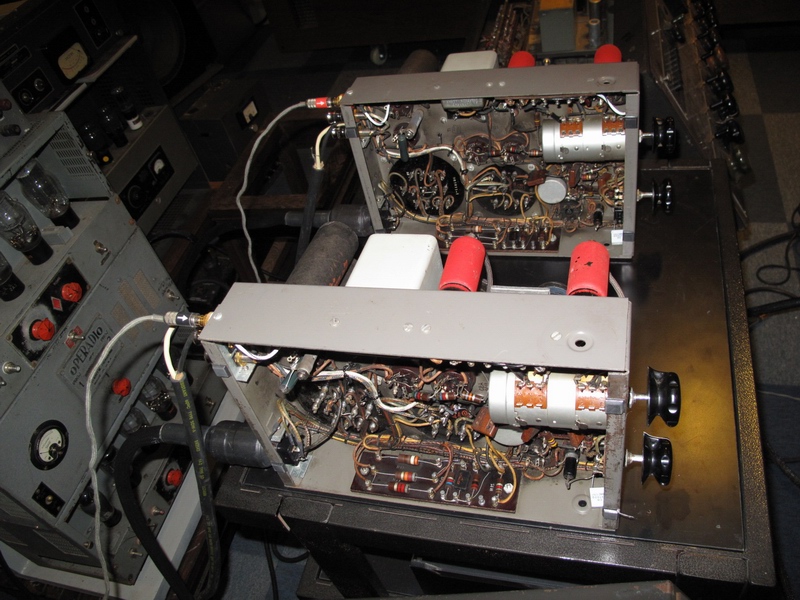

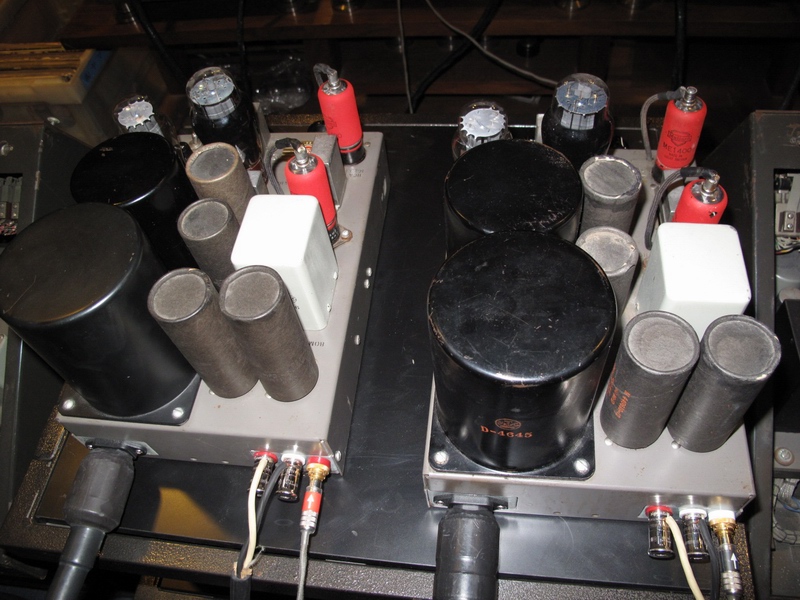

圖(1)

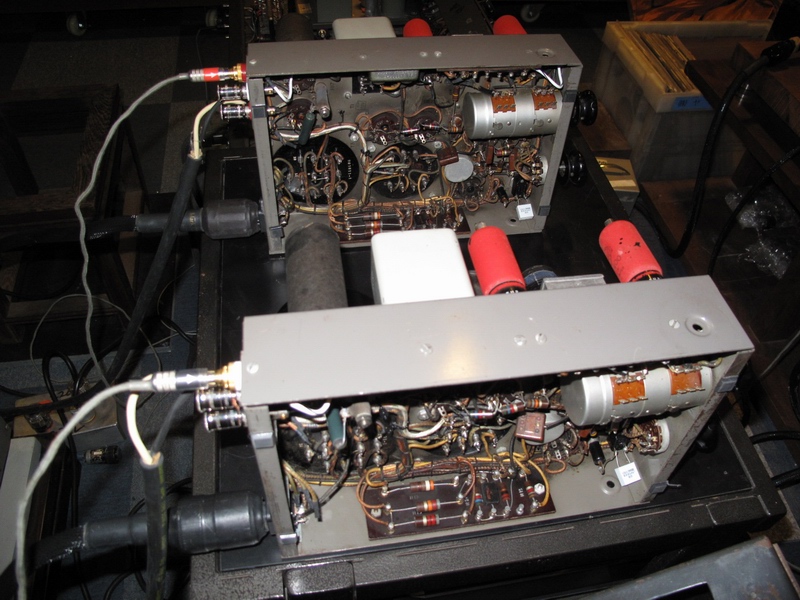

圖(1a)

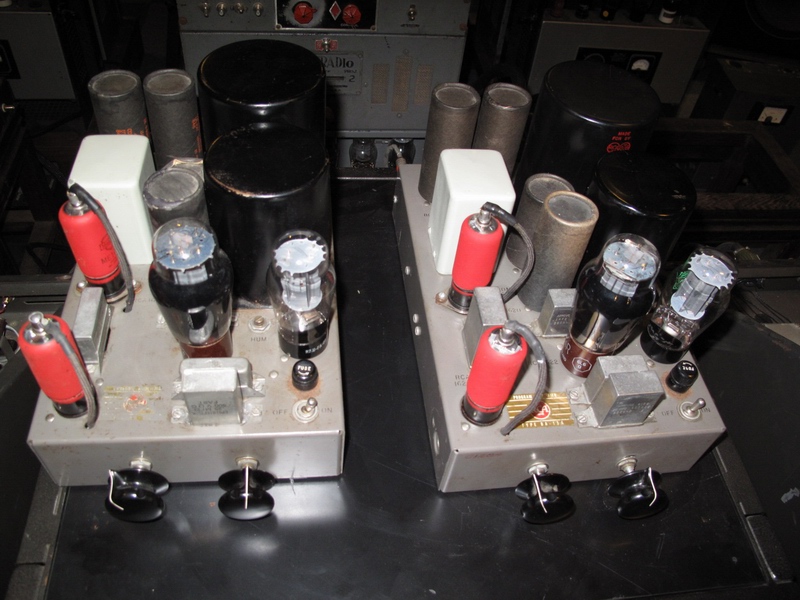

圖(1b)

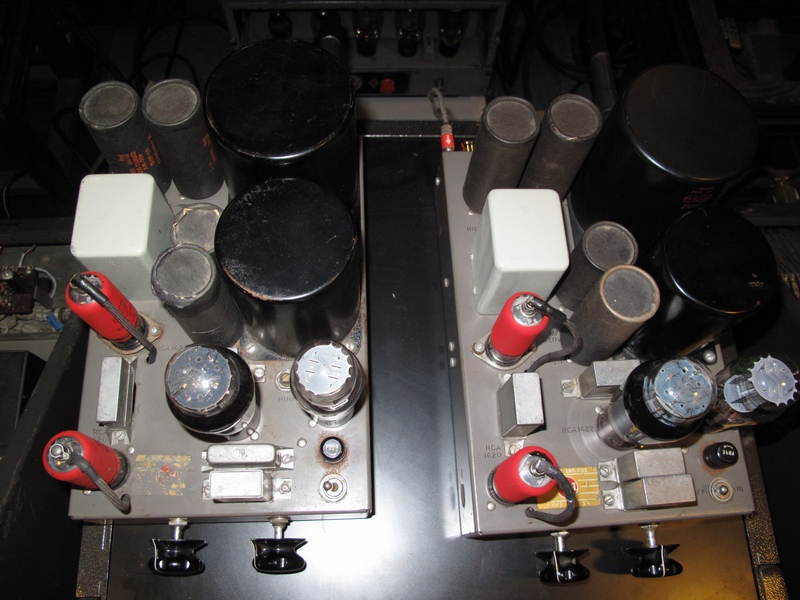

圖(2)

圖(2a)

　　RCA M1-11233 TYPE BA 13A是一對6L6單諯4W單聲道後級，來自與筆者認識多年的「大戶」發燒友，此君獨具慧眼，閱機無數，亦有不少奇珍異寶安待宮中；而這對極好「品相」的後級正是他的寵兒。因有特別的設計並具代表性和特色是理所當然該向大眾陳述，而它的魅力何在？正是本文的要點。
線路與結構分析：

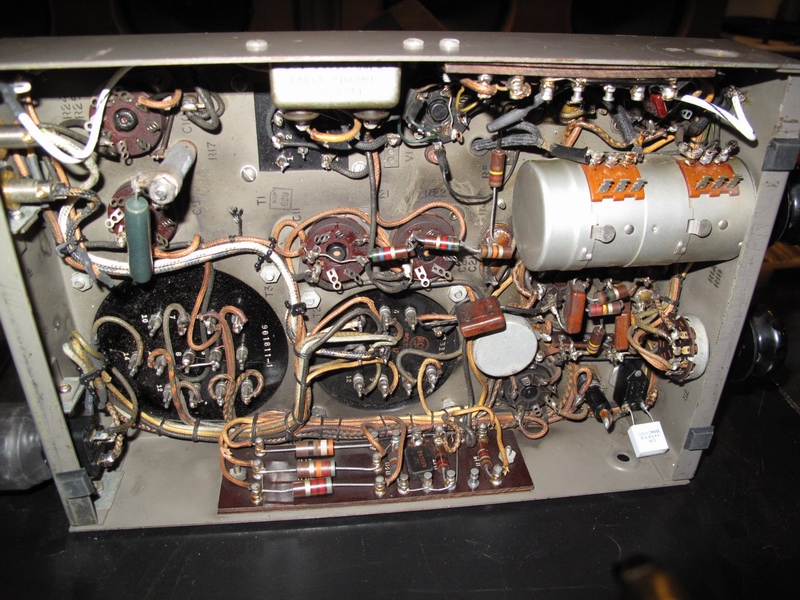

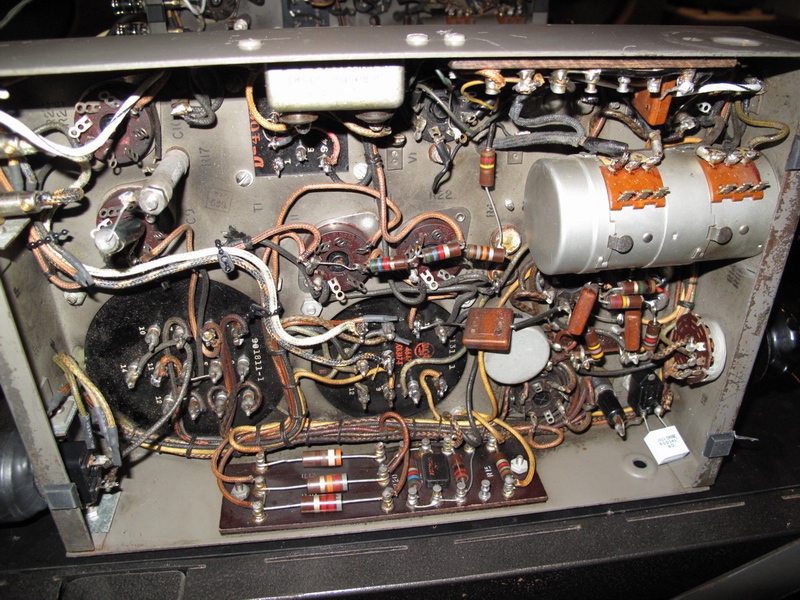

　　這對BA-13A最惹人注目的是 “DAVEN” 雙連大型Volume控制器 圖(2), (2a)，The DAVEN company是美國生產極品級的音量控制器的大型基構，其在市場的知名度在專業儀器和鑑聽級器材圈中享負盛名，有一半是拜西電Western Electric所賜，祗因得西電的垂青，並向 “DAVEN”長期訂購有關的音量控制器和選擇制等配件而聲音大噪。準確度高和耐用是DAVAN最強的賣點，所以贏得無數儀器公司的採用。BA-13A巧妙的使用了DAVEN Volume是100k雙連同步的電位器，看輸入放大管是用兩支1620/6J7作兩級放大；而這兩級6J7之前是用了這巨型無比的大Volume，相當高成本的製作啊！我們所知一般的後級若設有輸入Level控制的話，往往要將這輸入Level調至最大，等於直通無阻；祗因大多數的電位器是未夠高班！然後全依賴前級的Volume作音量調校，若後級本身的增益放大過高時會將前級的噪音同時放大，再加上後級原有的噪聲總和，就成了令人滋擾難安的噪音。而這兩級式的同步音量控制器就能解決以上的問題，首先是這DAVEN是很高質的電位器，無須擔心它對聲音的拖累；再者，專業機慣常設計往往都是很高增益，而BA-13A也不例外，若放盡這後級的Level控制，可見它是有「高不可攀」的增益！正常的前級難以匹配，音量不受控制之餘，而且噪聲甚大。既有這高質的電位器和兩級同步的控制時，音量增益和噪聲也在掌握之內，甚至乎！若省略前級也有足夠放大增益和控制力。
　　現奉上兩幅的線路：圖(3)是未找到原線路圖時，按零件位置和連結，以人手所繪畫出來，再經電腦軟件整理而來的主機圖，隨後與機主電話談話後，才知仁兄早已附上線路圖夾在Mcintosh C-20的使用手冊內 圖(4)，但細心察看這機是BA-13A，而這線路圖是BA 3C，線路結構和數值是大同小異，但總有某些部份的分別；雖是筆者的冒失，但在另方面看，郤是給多一個機會認真的全面認識BA-13A原來和BA 3C是不盡相同的，對讀者來講有這兩線路圖作參考比較，都是有益的。這機用了兩支作兩級五極管6J7輸入放大，增益放大已算很高了，還未了的是在6J7放大之前更入600ohm：100k的輸入牛作放大，那麼此機的總增益確是高得非比尋常，BA-13A跟一般的專業機不同之處是上述所講的雙層同步衰減的音量控制器，因此就可在高放大增益的情況下得以掌握得到受控制的聲頻和噪聲放大，這後級的名牌上除見到TYPE BA 13A之外，還有印上 “Program amplifier”，6L6單端放大最高祗有5W的輸出功率圖(5)，明顯是專業機中的精緻製作品，此機是條件肩負專業鑑聽用途的任務。BA 13A還有一好聲的優點設計是輸出牛有獨立負回輸線圈作-14db回輸。關於獨立負回輸線圈，這方面筆者已於本刊前幾期詳述，請翻閱前文。

圖(3)

圖(4)

圖(5)

　　輸出牛的次級有5 ohm、7.5 ohm、15 ohm，還有自由選擇的輸出高阻抗繞組，兩組150 ohm，若將這兩組150ohm輸出串聯使用(7~12)，就可得600 ohm的輸出，關於150 ohm +150 ohm為何不是300 ohm而是600 ohm是交流阻抗的計算，跟直流阻算式不同，筆者早前拙作也曾提及，暫且不宜詳細闡釋。
　　電容電阻：
　　BA-13A的交連電容是用油質的高質素Aerovox電容，若經測試交連電容處於不漏電的情況下，理應保持原裝的設計用料，通常在沒有正偏壓和負偏壓的放大器是最容易量度交連電容的狀態；就是用直流電錶量度電容的輸出點是DC 0V就算合格了，看圖(3)這兩支0.25 u的T.1和T.2的測試點test point。電阻方面，全部是AB碳阻1W或2W，在這細功率的後級身上足以長時間使用，也不輕易因電流問題產生過熱而變值的。
　　特別要留意的是功率管的陰極電阻390 ohm是2w的AB碳阻，出現了異常的變色現象；這是看得出設計者有點疏忽，在這位置使用通常最好用5W至10W才可保証長時間使用時仍不至於變值；不過為了原裝起見，筆者也願忠於原著，而更換全新兼且配對的2W AB碳阻。另有一點要嘉獎的是機頂所有漏波Twist Lok Cap電容，是插座式的類型，這更符合專業機的高信賴和維修快的條件，這就算是最快而方便的修理程序，圖(6)四支是插座式電容，最右邊的一支是一般的 twist-lot電容，圖(6a)電容是可輕易拔出。還有這機的輸入訊號和輸出喇叭線接端及電源輸入，全都是配以原廠的插作連線，所以亦很容易在這鑑聽體系中，容易更換整台BA-13A。

圖(6)

圖(6a)

圖(7)

圖(8)

圖(9)

圖(10)

玩膽：
　　每聲道的全機是用一支5Y3，一支1622/6L6，2支 1620/6J7共四支膽1622是鐵殼膽圖(7)，全膽的外層是用鐵殼包著；內部當然有玻璃作真空保護，跟一般的膽無異，祗是多了一層鐵殼外層，可作屏蔽RF無線電雜波和磁場干擾，這鐵膽多用於軍用器材使用，特性較穩定和碰撞承受力較一般玻璃膽為強，但當然過份大意時，也可能會打碎，鐵膽的聲音生硬，音樂節奏明快強勁而有力，但音樂感和甜滑細膩是不及常見的6L6和5881，圖(8)可見5881(左)和鐵膽1622(右)的外型比較，上期文中筆者已詳細比較試聽多款6L6和5881，在此不宜重覆。如果有意轉換音色，可使用5881或6L6B替代1622。

　　試聽比較8款6J7：
　　圖(9)由左起：
　　(A)Ken-Rad 6J7鐵殼膽：鐵殼的作用跟1622/6L6相同，而這兩膽的第一腳正是鐵殼屏蔽的接地位，可自由選擇接地(機殼)，鐵殼的6J7原意為軍用而製造，聲音表現是一貫的美國軍用個性：動感強烈有力、電流特性穩定、欠缺的是柔和音樂氣氛。
　　(B)Silvertone葫蘆玻璃6J7：膽身貼紙印著1943這相信是製造年份，除氣環是長方形薄金屬片、細網屏。Silvertone一向都是向別廠買膽而重新自行測試挑選膽的公司，這隻6J7相信是Sylvania製造，論結構和聲音表現，都是十分相近，製造於1960以前或甚而1943年的Sylvania聲音相當不俗，音質清雅而開揚，細膩又傳神，聲音帶少許 “瘦薄”，是Sylvania的個性，若配搭合適或個人喜好的話，也是高質素的膽。
　　(C)GEC CV1935：葫蘆玻璃管，網屏，金屬片除氣環，約是50年代生產，英國GEC聲音一向都是高格調和貴氣見稱，優美而通透且音場闊大無邊，聆聽大型歌劇或協奏曲格外傳神，但又不像Mulllard和Marconi般的淳厚甜潤，明顯GEC要比Sylvania 或Silvertone更高貴和優雅的音色，又因這英國膽是軍用編號和沒有印GEC的商標，所以售價優比起打正GEC名堂的膽平宜了一大截，每一支$300-元有找！
　　(D)Mullard EF 37A：整支是紅色漆油的外觀，很特別！其實紅色漆油是裝飾；而漆油內有一層導電的銀漆是作屏蔽的功用，這屏蔽連接膽座的第一腳可接地(機殼)使用。Mullard製造所有的膽都有獨特自己的個性，就是淳厚溫暖甜和，人聲、小提琴相當悅耳而討好，又因Mullard太著重厚潤的音色傾向，而忽略了低音的控制力和彈跳的活潑度；兼且超高音的寬度也比GEC略為遜色是應理解的，當然一支針不是兩頭利的。
　　(E)Rogers VR 56：古老型號的6J7，膽身印著Canada是加拿大制造。在第二次大戰之後，英國Marconi將整個造膽大本營遷往加拿大繼續生產，很多時見到的Canada制造的GE，Westinghouse, Rogers或Marconi….等。都是遷廠後的加拿大Marconi製品，這VR56動態相當強，通透和彈跳力都是很特出，跟Ken-Rad鐵膽有相近之處，而不同之處是Rogers VR56的平衡度和貴氣的音質，是Ken-Rad鐵膽所沒有的。
　　 (F) ITT CV358：膽身印有ITT這牌子，而同時亦印有made in England，原本ITT是德國的老牌，為何是英國製造？這個典故有待考究。在直身玻璃的表面有一層銀色的導電銀漆，也是連接膽座第一腳作屏蔽的用途，若相比Rogers VR56的話，ITT CV358較著重高音與中音的開揚度；而Rogers VR56就多著重低音與中音的穩重性和動感，總之各擅所長。
　　(G)Osram Z63：Z63是英國6J7的老型號金屬圈底座；Osram也是英國老膽廠，雖然生產量不及Mullard或GEC的多，但Osram的造膽資歷和質素是不低於GEC或Mullard，這Osram Z63比起GEC 1935或Mullard EF37A更平均和中性，高低音的頻寬度和淳厚豐潤度是介乎GEC和Mllard的中間，是最易配搭機的好膽，音色取了中庸之道而帶英國的文化氣質。
　　(H)Marconi Z-63：Macroni亦是英國的老膽廠，仍是直身玻璃和金屬圈底座，聲音相相當平均，無論通透度和結像力，都是無可批評，若與Osram相比，竟然Marconi這支Z-63是較為清爽，缺了些少Osram Z-63的淳厚。以往所認識的Marconi聲音是近似Mullard般的甜厚中音；不過它的微細高音細節處和低音的彈跳力與結像力是膽勝過Mullard的。從聲音來判相信這隻印有Marconi Logo的Z-63是GEC所OEM製造的，而又因這金屬底圈的Z-63比起GEC的CV1935較為老期，所以音色亦較為淳和，亦膽味盎然，就即管當作GEC看待可也！

　　已知的是！來機時其中一聲道的電源牛是失常的高熱，聲音亦不正常，在檢查之下，發覺電源牛的輸出高壓繞組內部線圈出現部份短路，兩組高壓部份量得一組是300V另一組是220V，當然是不正常的現象喇！我祇有安慰機主「牛死不能復生，節哀順變罷！」唯有嘗試用盡一切的努力尋找另一隻原裝的電源牛作替換；清晰可見的，這電源牛是UTC圖(10)，是有規模的生產，相比那特殊限量的訂製品來看，可算是找到機會率是高的，所需的是時間。雖然美中不足的是，祇可用單聲道來試聽，但這5W單端機用來推動志平的 “新秀”12吋大喇叭時絕對是痛快淋漓，無論低音的控制力，高音中音的分析力與開揚度完全是有大功率機的風範，這機的damping相當理想，而志平12吋全音效率高達104db，當然是天作之合。有這經典代表性好機當前，當然要搶先與讀者們詳細報道。
