Marantz马兰士PM-14SA ver.2经典纯功放

Marantz马兰士PM-14SA ver.2经典纯功放

  • 价格请来电商议
  • 商品点击数：36798

简单描述：近全新成色


联系人：陈木 13925429480 业务信箱：516862239@qq.com


经销地址：广东省广州市海珠区南华中路（高盈音响城）附：佳乐音响城 一楼1AF021号 凯天音响

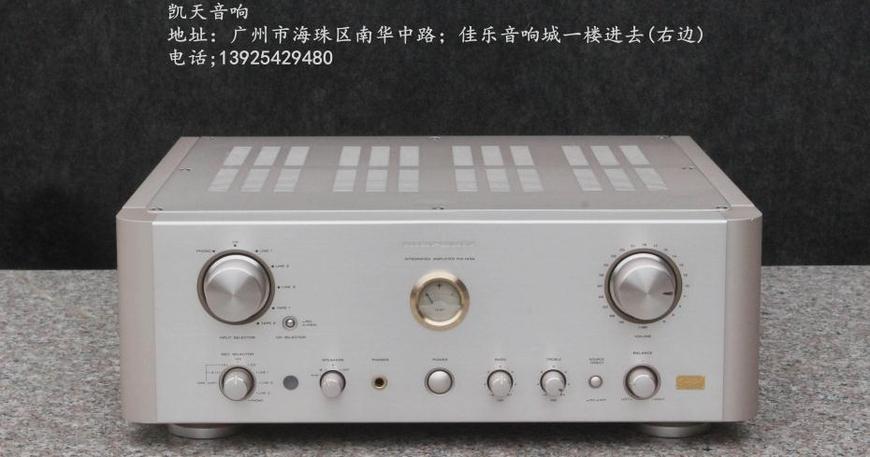

Marantz马兰士PM-14SA ver.2经典纯功放

Marantz马兰士PM-14SA ver.2经典纯音乐功放











参考资料



PM-14SA ver.2の画像

Marantz PM-14SA ver.2 （2002年発売）



解説
SC-7S1/MA-9S1で得た技術をPM-14SAに投入することで完成度を高めたプリメインアンプ。

電源回路の大幅な見直しがされています。
電源ブロックの電解コンデンサーには、セパレートアンプで採用したものと同系列の、低箔倍率/低損失のコバルトコンデンサーを採用しています。また、電源トランスには効率が良く漏洩磁束の少ない450VAのスーパーリングコア?トロイダル?トランスを採用しています。さらに、給電ラインを極力短くし、グランドポテンシャルも全面的に見直すことで電位のふらつきを排除しています。
各整流回路にはセパレートアンプでも使用されたショットキーバリアダイオードを全面的に採用しており、高効率とローノイズ化を図ってます。

プリアンプ部にはPM-14SAにも採用された電流帰還型回路が採用されており、セパレートアンプに採用した高精度ローノイズ金属被膜抵抗やポリプロピレンフィルムコンデンサーを採用しています。これによりローノイズ化と高スルーレートを実現しています。
回路構成としては、初段ではDCオフセット調整のできる電圧増幅モジュール?アジャスタブルHDAMを採用しており、FETバッファにてインピーダンス変換を行い、ここに電源帰還を注入します。後段はバイポーラトランジスタによるSEPP＋ダイアモンド出力回路により、ハイスピードで電流増幅率の高い、パワーアンプのような構成とすることで充分なドライブ能力を確保しています。

パワーアンプ部にも従来の電流帰還型回路を採用しており、セパレートアンプで使用したフィルムコンデンサや抵抗などのパーツを採用しています。帰還インピーダンスを下げることで位相補償を軽くでき、ハイスピードなアンプを実現しています。この回路は負荷変動に対しての安定を確保しつつ音質上有害な出力部のチョークコイルを取り去ることができ、S/N的にも有利な構成となっています。
回路構成は、ハイスピードなアジャスタブルHDAMが電圧増幅する初段から、インピーダンス変換の後、カレント?ミラー回路によるI/V変換部を経て、直流増幅率を稼ぐ3段ダーリントンの電力増幅部へと繋がっています。出力段はPc=200Wのマルチ?エミッタ方バイポーラ?トランジスタによるシングルプッシュプル構成となっています。
初段は100％直流帰還をかけ、アジャスタブルHDAMのオフセット調整を行うことで、S/N等で問題となるアクティブ素子によるDCサーボを排除することが可能となっています。
パワートランジスタはヒートシンクに防振/シールド効果の高い銅カバーを介してセッティングされてます。

CD入力端子にはピッチの広い削り出し端子を採用しています。
また、スピーカーターミナルにはドイツWBT社製のものを採用しています。

プリアンプ部とパワーアンプ部を単独使用できる入出力端子と切替スイッチを搭載しています。
また、アクティブ?ウーファーの使用を考慮してプリアウトはインテグレーテッド時でも出力されるように設計されています。
さらに、パワーアンプ部のゲインをSM-17SA ver.2と同じに設定することで、バイアンプ接続への発展性を得ています。

銅メッキが施された高比重亜鉛ダイキャストシャーシを採用しています。

フォノイコライザーアンプを搭載しています。

アルミ無垢インシュレーターを採用しています。

導体断面積2mm2のOFC電源ケーブルが付属しています。

ワイヤレスリモコンが付属しています。

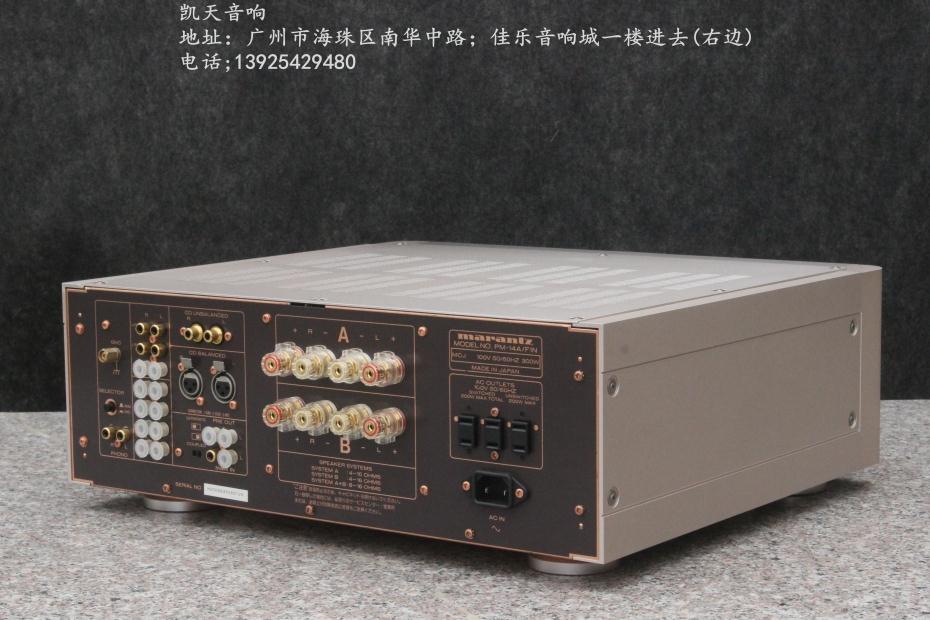

リアパネル
付属リモコン
プリアンプブロック
パワーアンプブロック
WBTスピーカーターミナル
内部レイアウト
使用パーツ類

機種の定格

型式 プリメインアンプ
定格出力 200W＋200W（4Ω）
160W＋160W（6Ω）
100W＋100W（8Ω）
全高調波歪率（20Hz～20kHz、両ch同時駆動、8Ω） 0.008％
混変調歪率（SMPTE） 0.008％
出力帯域幅（8Ω負荷、0.04％） 10Hz～50kHz
周波数特性（CD、ソースダイレクト） 5Hz～100kHz +0 -1dB
ダンピングファクター（8Ω、20Hz～20kHz） 180
入力感度/インピーダンス Phono MC：270μV/100Ω
Phono MM：2.4mV/47kΩ
High Level：250mV/20kΩ
Main in：2.0V/22kΩ
出力電圧/インピーダンス Pre out：2.0V/250Ω
Phono最大許容入力（1kHz） MC：10mV
MM：100mV
RIAA偏差（20Hz～20kHz） ±0.2dB
S/N（IHF Aネットワーク、入力ショート） Phono MC：76dB
Phono MM：90dB
High Level：115dB
トーンコントロール Bass：±8dB（100Hz）
Treble：±8dB（10kHz）
入力端子 ライン：4系統
バランス：1系統
テープ系：2系統
フォノ：1系統
メインイン：1系統
出力端子 プリアウト：1系統
テープ系：2系統
スピーカー：2系統
ヘッドホン：1系統
電源電圧 AC100V、50Hz/60Hz
消費電力（電気用品安全法） 300W
最大外形寸法 幅458×高さ166×奥行464mm
重量 23.0kg
付属 ワイヤレスリモコン
ACケーブル
