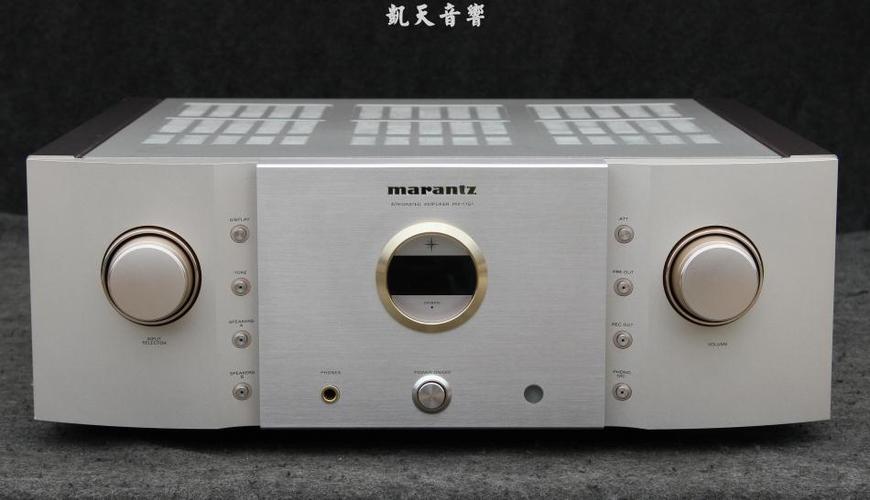

新颖、时尚的设计
PM-11S1的外观采用了在前所未有的马兰士设计的基础上进一步进化的“新颖、时尚设计”。这
款新颖的设计不仅在外形和配置上以“发光”为基本理念，而且还采用了3块华丽铝板结构的前
面板以及牢固支撑内部的铝侧板结构。
HDAM®SA2
在对SC-7S1/MA-9S1采用的HDAM®SA进行进一步进化的基础上，新开发出HDAM®SA2。HDAM®SA2是
对电流反馈放大器进行电压/电流转换的重要模块，最适合用作高速缓冲放大器。另外，由于主
要目标是提高声道分离，因此，为了缩小电路面积，采用了紧凑模块形式。PM-11S1采用了基于
多个HDAM®SA2构成的电流反馈型唱机放大器、平衡缓冲放大器、线路缓冲放大器、音量放大器、
电压放大器以及功率缓冲放大器。
前置放大器
 ·采用HDAM®SA2的缓冲放大器
PM-11S1沿袭了SC-7S1的设计原理,所有的输入端子均采用专用输入放大器。平衡输入采用基于HDAM®SA2的电流反馈型平衡缓冲放大器，可对应具有高等级输出的机器。另外，所有的线路输入端子均采用基于专用HDAM®SA2的线路缓冲器以防止各输入源之间相互干扰。
·高性能线性控制旋钮
要实现高声道分离的放大器,其中最重要的部件可以说是旋钮了。马兰士公司断定，此前多年一直使用的可变电阻式旋钮已在物理层面达到极限,不可能实现更高的分离性能了。PM-11S1也采用了为SC-7S1开发的高性能线性控制旋钮，因而实现了高声道分离。该旋钮可在0～-100dB之间以±0.5dB的精度进行线性调节。
·采用电流反馈型唱机放大器
马兰士首次在对应MC/MM型唱头的唱机均衡放大器中采用了电流反馈型电路。这款产品的模拟风扇令人叫绝。
功率放大器
·双放大器结构
功率放大器沿袭了MA-9S1的设计原理,采用电压放大器(电压增幅电路)11dB/功率缓冲放大器(功率放大电路)12.5dB的双放大器结构。这样就可以防止来自强力磁路扬声器的反电动势反馈到电压增幅级上，因此可以再现非常新鲜而又美好的声场空间。
电源电路
·扼流圈输入电源
为了彻底地排除整流电路产生的高次谐波噪音和外部高频噪音，在环状铁心内装有扼流圈的马兰士独家混合变压器采用了功率放大器用电源等基于大容量滤波电容器(15000Mf×2)的扼流圈输入型电源电路。扼流圈输入型电源电路向处理微小信号的输入放大器部分和前置放大器部分供给纯净电源。
·低阻抗电源
采用带有扼流圈内置屏蔽箱的大型超级内铁心变压器、低箔倍率和低阻抗电解电容器(18000μF×2)以及肖特基势垒二极管，支持具有约50A瞬间电流供给能力的电源缓冲。
F.C.B.S. (无定向调节母线系统)
PM-11S1首次采用已在SC-7S1上使用的“无定向调节母线系统”作为马兰士集成放大器。通过高速双向通信同步控制最多4台(8声道)PM-11S1，因此可以灵活地对应完整的双放大器～多声道。
|
