当前位置: 首页 > 瑞士CH PRECISION > 瑞士CH T1 10MHZ时钟参考

产品描述

问题是，一旦系统中有多个盒子（和一个主时钟）——例如，如果您使用传输和 DAC——那么错误就会呈指数级增加。最简单的解决方案是同步两个时钟，指定一个为主时钟，另一个从属于它。这正是适用于 CH Precision D1、C1 和 I1 的时钟同步卡提供的解决方案，而每个单元中融入的复杂软件控制允许用户根据环境和系统拓扑指定主设备和从设备。但是，还有什么比将两个或更多单元同步到一个主时钟更好呢？将它们全部同步到单个高级外部参考点 - 类似于 T1 时间参考外部时钟的参考。

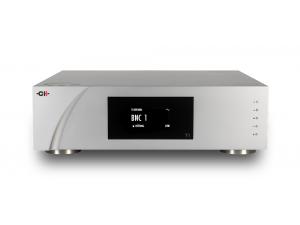

T1 生成超精确、低抖动信号，可显着降低相位噪声并实现更精确的数字信号传输和转换。它围绕高频 10MHz 恒温振荡器 (OCXO) 构建，其核心温度和输出通过封装在机械隔离的铝坯块中进一步稳定。为什么不像其他人一样使用一种流行且容易获得的铷时钟模块呢？因为这些铷模块的使用寿命有限——通常在六到八年之间——而且它们含有放射性物质。在 CH Precision，我们希望我们的产品具有比这更长的工作寿命，因此将有限寿命的组件与我们所有的信念相悖 - 特别是如果这些组件随后出现严重的处置问题。

输出

• 高频 (10MHz) 提供卓越的精度
• 方波：1V或500mV峰峰值，可选
• 正弦波：1V或500mV峰峰值，可选
• 6 路输出，75Ω BNC 同轴
• 变压器耦合输出可进一步限制相位噪声和误差
• 每个输出独立控制

输入

• CH Precision GPS 时间常数选项的 GPS 输入
• 每秒 1 个脉冲 (1 PPS) 用于外部同步的 TTL 信号
• 用于远程控制的以太网（CH-Control 应用程序）
• USB用于固件升级

电源

• 每个部分都有专用的超低噪声、三级、分立稳压线性电源
• 用于 OCXO、OCXO 缓冲器和输出缓冲器的电隔离电源/li>
• 磁屏蔽和静电屏蔽环形电源变压器/li>

物理安排

• OCXO 安装在重型铝块内，以提高临界核心温度的稳定性
• 完整的 OCXO 外壳安装在软硅胶上，可实现最大程度的阻尼和振动隔离
• 电源变压器机械隔离，减少内部振动

可选硬件

• 与其他 CH Precision 设备不同，T1 仅提供一种选择 - 其独特的 GPS 输入
• 相反，T1 本身就是一个选项，通过所有 CH Precision 数字组件（D1、C1 和 I1）提供改进的性能，这是其可扩展、可升级拓扑的重要组成部分

技术规格

标称频率
10MHz，+/- 20ppb，内部模式
10MHz，最大 +/- 1ppb，GPS 选项锁定 1 小时

相位噪声性能
< -105dBc/Hz @ 1Hz
< -125dBc /Hz @ 10Hz
< -145dBc/Hz @ 100Hz
< -155dBc/Hz @ 1kHz
< -165dBc/Hz @ 10kHz 及以上

输出电平
500mV 或 1V，峰峰值，负载 75Ω
正弦波或方波
六个 75Ω BNC 输出

外部参考输入电平
5V TTL
50Ω BNC 输入

可接受的参考输入频率
1 PPS、44.1kHz、48kHz、88.2kHz、96kHz、176.4kHz、
192kHz、100kHz

参考输入频率偏差最大值
+/- 0.1ppm

尺寸/重量
440 x 440 x 133 毫米（宽 x 深 x 高），20 公斤
