美國Pass Labs(柏思) X350.5立体声后级放大器

美國Pass Labs(柏思) X350.5立体声后级放大器

  • 价格请来电商议
  • 商品点击数：24533

简单描述：9成新没包装没配件运费到付


联系人：王啊石 13719161751（微信同号）


联系地址：广东省东莞市万江区万龙路189号 博华音响


美國Pass Labs(柏思) X350.5立体声后级放大器
在大多数音响DIY迷的心目中，Nelson Pass几乎有着教父一般的地位，除了他的扩大机设计功力确实一流，他所设计制作的后级不仅音质细致、推力强劲，更难得的是Nelson Pass总是把他的电路图完全公开，甚至还经常与DIY迷讨论互动。Nelson Pass早年帮不少音响厂商设计出许多经典之作，带领Threshold时期也有许多令人至今难忘的扩大机作品；不过，1991年Nelson Pass离开Threshold，以自己的名字创建了Pass Labs，一鸣惊人的两级放大、单端输出之Aleph系列后级，无疑又将Nelson Pass的宗师地位再向上推举到另一个层次。
十余年来Pass Labs迭有新作，即使是输出功率高达一千瓦的X-1000后级，也能有细腻音质的秘密，有很大的关键就在于Nelson Pass获得专利的「超对称线路」（Supersymmetry），仅用极少的负回授达到极低失真，将两个单端纯A类线路做差动放大。不同于一般平衡电路在正相与反相放大分别施加负回授，来降低各自的失真，而是以超对称的架构让正相与反相放大的特性调整到更为一致。「超对称线路」的线路架构异常精简，但实际执行难度却超高，主要是两个单端放大电路所有的零件都要经过超精密的配对，而且偏压的调整也要非常准确才办得到。以厂机而言，几乎可说是不可能的任务，这也就是Pass labs的后级打开机箱来看，虽然没有多少零件，但却要卖极高价格的原因。
相对于已经引领风骚多年的X系列，X.5系列有哪些改进呢？Nelson Pass说包括变压器、高速整流子、EMI滤波器与滤波电容等处都有重大的改进，另外还增加了电源的RC滤波，也改善了前端的输入线路，当然偏压电路的调校让中小功率输出时能以纯A类运作更是重点。其实，就电路架构的观点而言，XA.5的架构还是要比X.5要来得更简洁一些
XA.5是「纯」超对称架构，就只有两级放大，透过结合第一个共源极与第二个共闸极的两个单端FET放大电路，用电组链接此两个单端电路第一级的汲极，让正反相放大两端的失真与噪声相抵销。此外，第二级部分都采用大量MOSFET并联以提高电流输出能力。至于X.5系列则是在后端再多加上一级「源极随耦器」，让并联的功率晶体以共汲极方式输出，线路架构同样非常精简，但电流输出能力则要比XA.5系列还要高出一截。

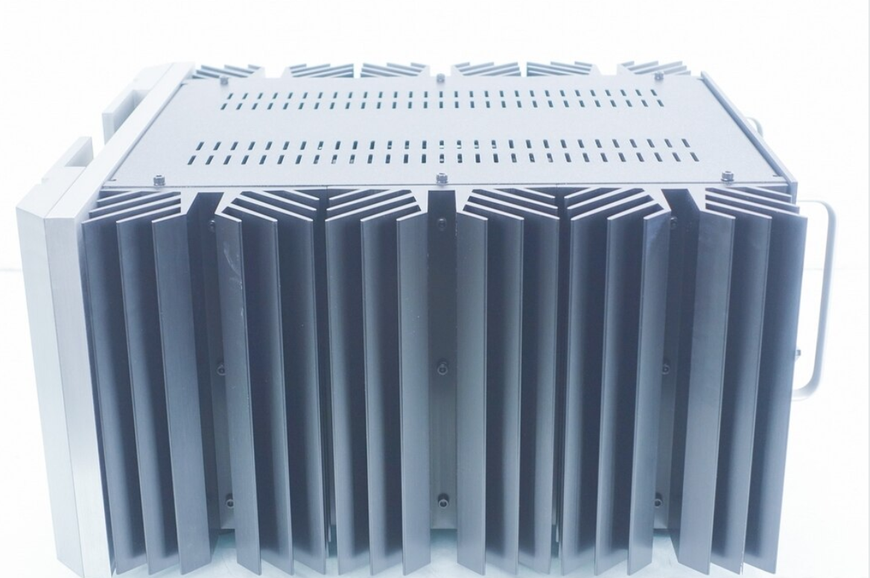

由于Pass X350.5的放大电路架构超简洁，内部照片看起来超轻爽。其实，除了功率放大级电路紧贴着两侧的散热片之外，中央部分区域采立体化架构规划也是看起来简洁的重要因素。大型电源变压器单独放在底部的金属机箱内进一步加强屏蔽，金属机箱顶部刚好也能作为放置六颗大型电源滤波电容与上方放大电路板的支撑。当然，六颗大型电源滤波电容顶部使用厚金属板连接而非使用线材，也是值得注意观摩之处。
后级功用单纯，也使得Pass X350.5的背板显得十分简洁。具有超大型旋转把手的喇叭端子只能使用Y型插喇叭线，但很轻易就可以锁得非常稳固。输入端备有平衡与非平衡端子各一组，当使用非平衡输入时，用专属的ㄇ字型短路棒插入平衡端子，将反相信号与地端短路。比较特别的是右下角像是一般喇叭端子的部分，它
们不是喇叭端子，而是连接12伏特直流触发启动信号之用

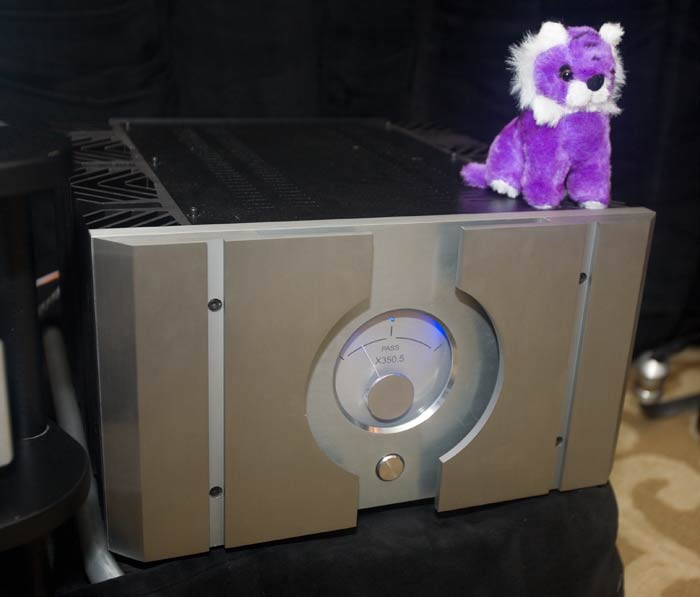

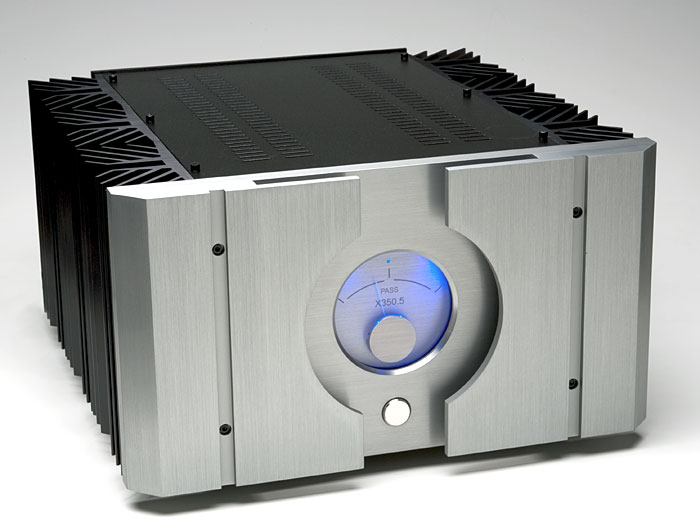

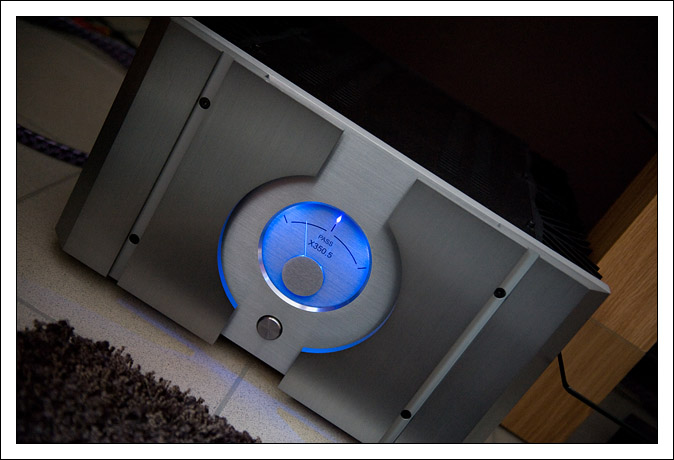

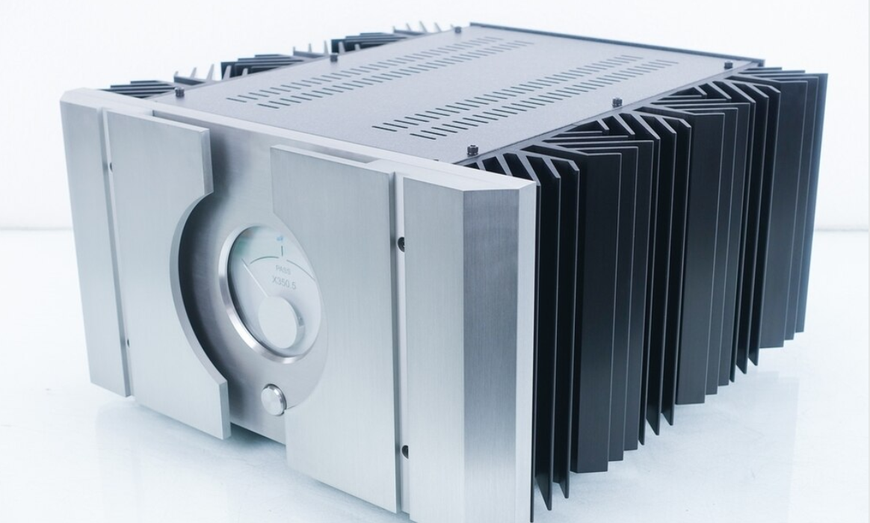

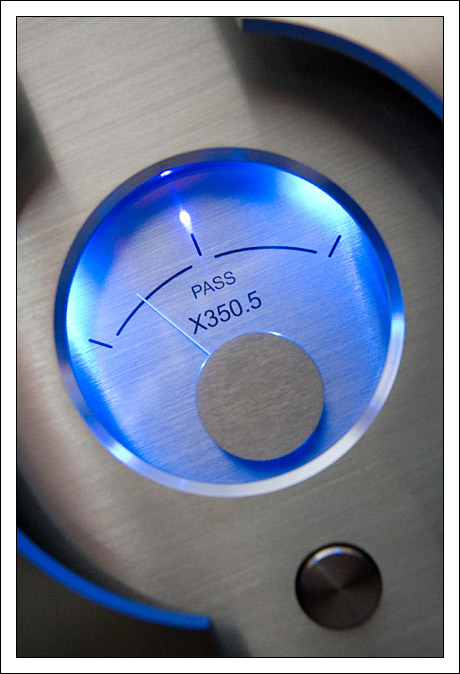

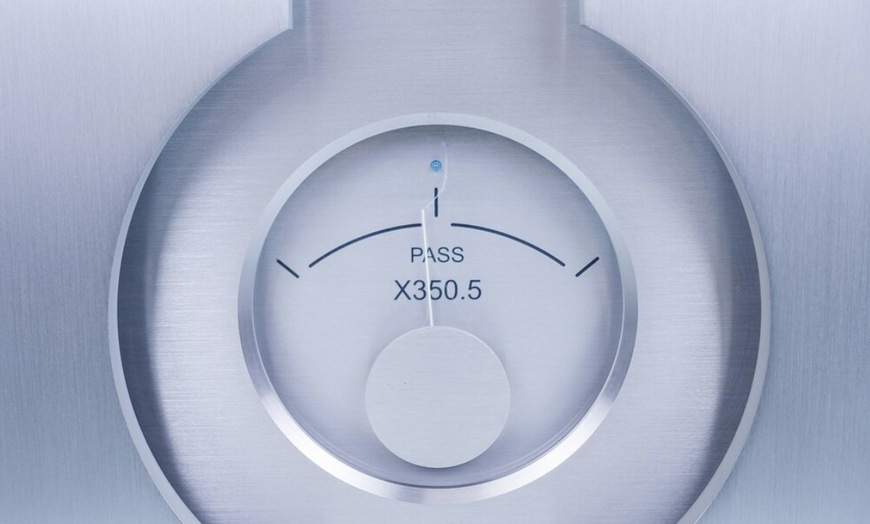

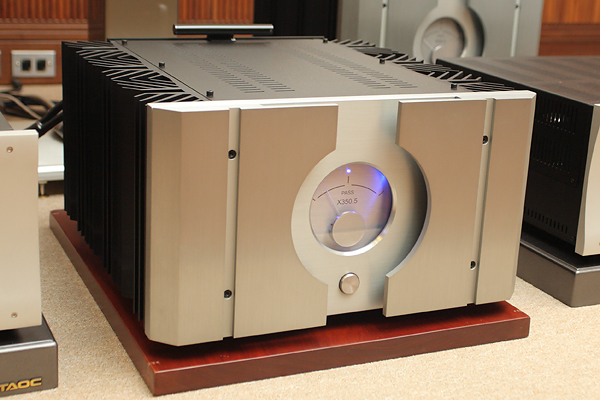

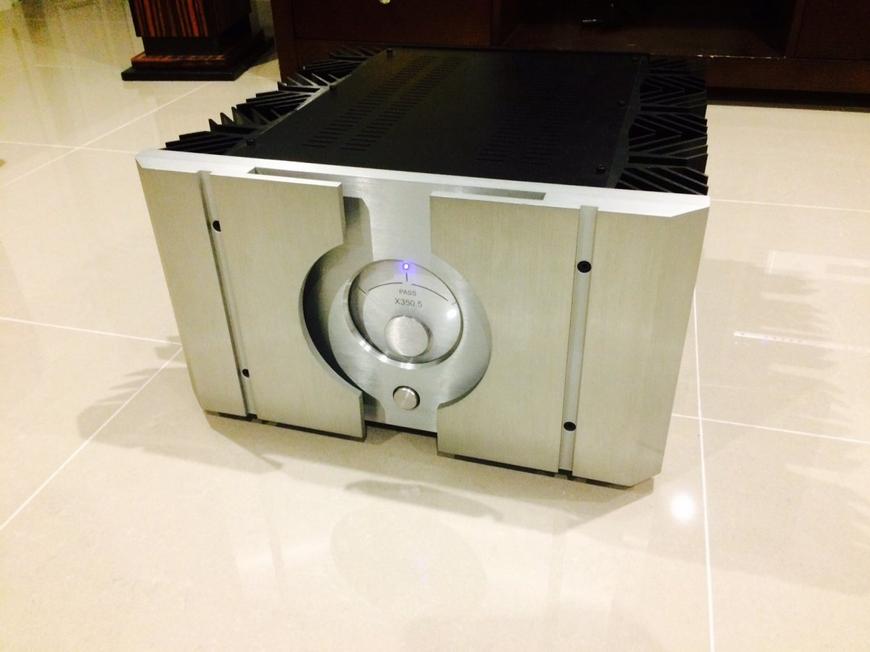

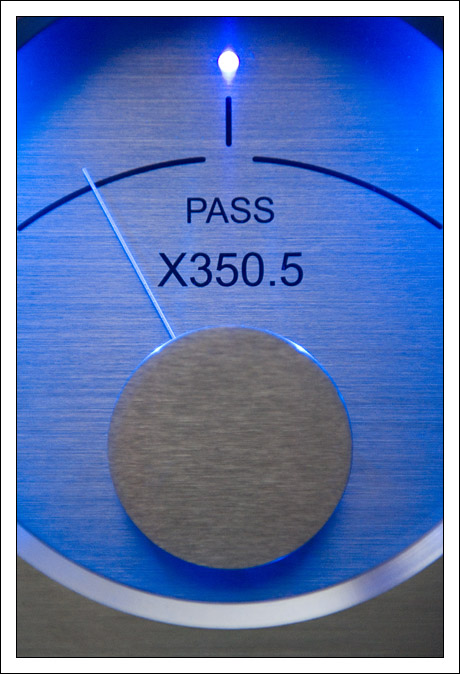

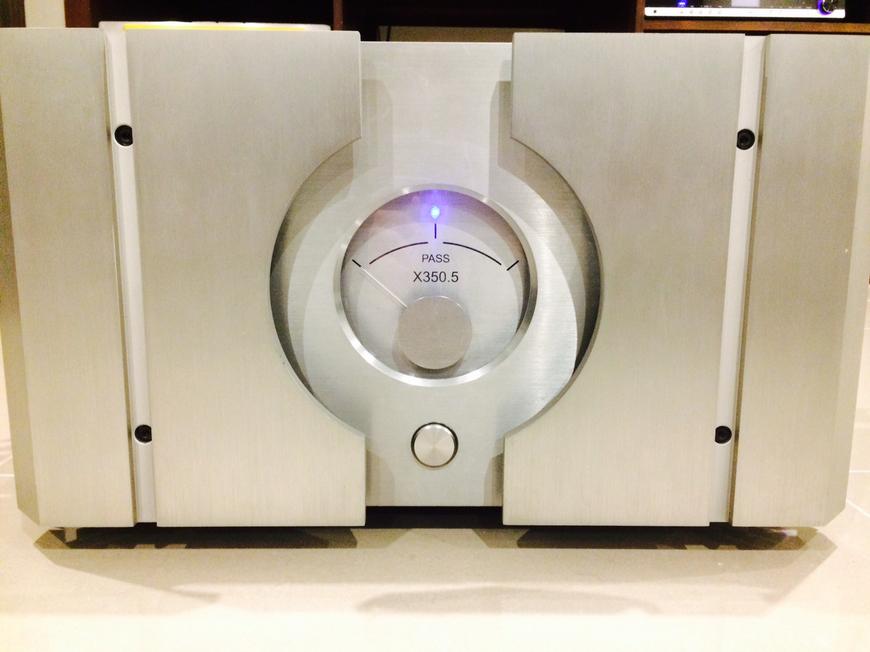

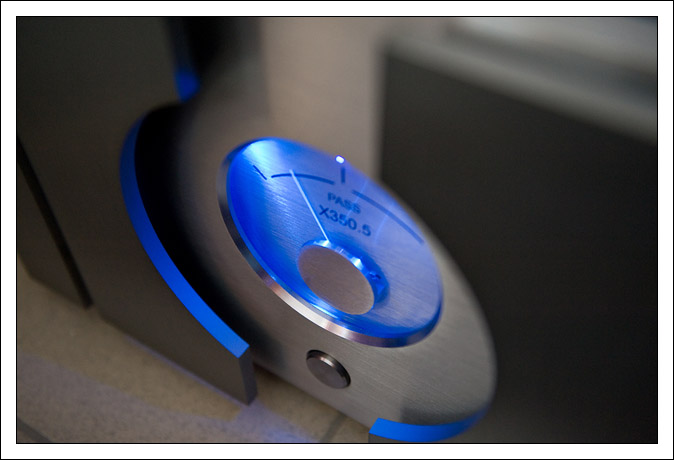

新一代Pass后级的超厚面板其实是由里外两层所结合而成的，内层是一般的方形铝面板（只是厚度厚非常多），中间挖出表头的圆洞与下方的电源按键圆孔；至于外层则切削加工成较为复杂的形状，里外两层组合起来，就成为Pass相当有特色、既霸气又不流于俗的面板造型。

增益: 30 dB
输出功率: 350 watts x 2 @ 1% THD, 1kHz, 8 ohms
最大输出电压: +/- 90 伏
最大输出电流: +/- 20 安培阻尼系数: 250, 8 ohms
迴转率: +/- 50 V/uS
频率响应 : -3 dB at 1Hz, -3dB @ 100kHz
输入阻抗 : 22 kohm 平衡
耗电量 : 550 watts
尺寸 : 292 mm(H) x 483 mm(W) x 559 mm(D)
重量 : 150lbs
