超 低音柱是内建扩大机的主动式设计,每支超低音柱都由三个独立音箱叠合,且每个音箱各有两支12吋铝镁合金三明治振膜单体,因此整个101 X-treme系统共有多达12支12吋超低音单体!透过这麼多支超低音单体的协同运作,只要各自以微小的幅度动作就能推动大量空气,除了降低失真之外也 能提昇反应速度,也才跟得上中高音柱葫芦型单体的快速动作。
101 X-treme正式量展品中高音柱的支撑,由原本原型试作机的三根不绣钢柱改為四根,上下两组X型交叉的铝合金支撑结构高度大约与葫芦型单体中音与低音的 交接处相当,应该是经过反覆测试对360度发声影响最轻微的位置。贯穿喇叭支架后方的粗壮喇叭线,是给中高音柱上半部发声单元使用的。

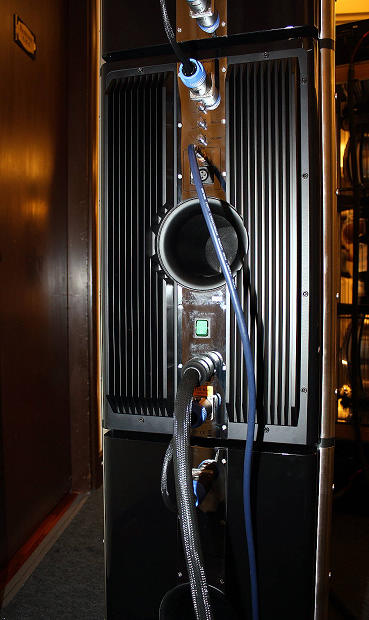

每支超低音柱是由三个独立的低音反射式音箱所组成,相互串接,主要的输入与控制机构设置在中间的音箱背板上,可以调整相位、Q factor低频质感与整体超低音柱的音量。

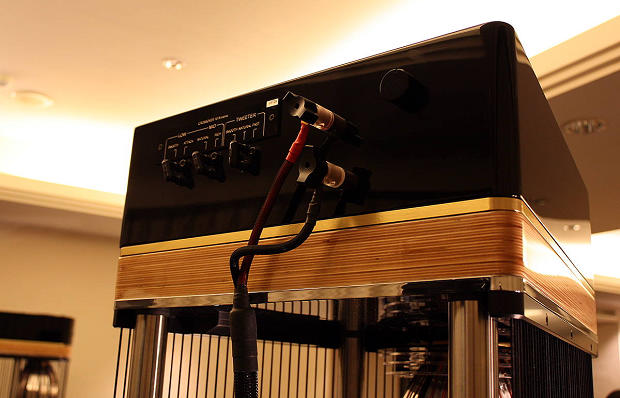

中 高音柱的底座与顶部是由多样复合材质所构成的,最底下底板由两片钢板夹住厚重的MDF板提供稳固的支撑,靠近葫芦型低音单体底部与四根不锈钢住结 合的部分,则是由两块厚铜板夹住多层俄罗斯樺木夹板的复合结构,有效地增强整体刚性并消弭共振。对了,101 X-treme后方上下背板设有高中低音的量感切换,是透过金属插鞘选择不同材质的内部分音器接线来达成的,低频有Smooth与Attack两档、中频 有Natural与Rich两档、高频则有Smooth、Natural与Fast等三档可供切换。
MBL X-treme的重要规格:
系统:4路分音、中高音柱与低音柱分离之四件式设计
频率响应:18Hz-40kHz
一般阻抗:4欧姆
分频点:105Hz/600Hz/3,500Hz
效率:81dB/1W/1m(2.83V)
持续承受功率:320W/1000W
峰值承受功率:2200W
低音柱:MBL特製12吋超低音单体每声道六支
中高音柱:MBL辐射式TT100葫芦型低音单体每声道两支、MBL辐射式MT50/D圆球型中音单体每声道两支、MBL辐射式MT37/D圆球型高音单体每声道两支
中高音柱尺寸(宽×高×深,mm):500×1850×650
超低音柱尺寸(宽×高×深,mm):400×1850×610
总重量:1000公斤
