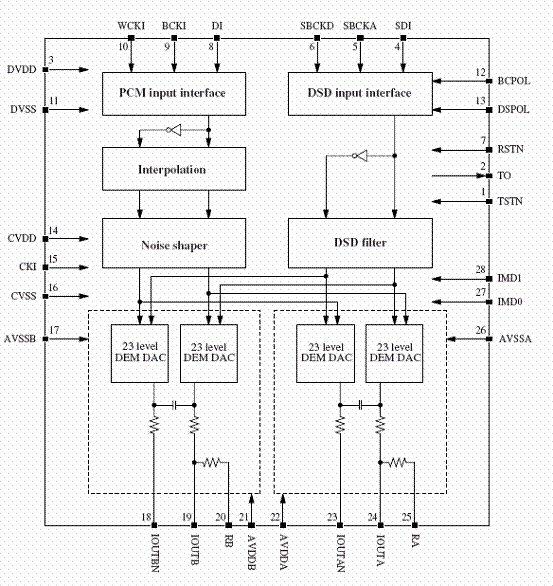

圖說：以上就是NPC SM5866AS晶片的電路方塊圖。至於在數位類比轉換之後的類比電路部分，當然不可能放上一般慣用的OP放大器，而是採用他家著名的HDAM模組設計，SA-11S2採用的是HDAM SA2模組，以嚴格挑選的高精度金屬薄膜電阻、雲母片與電容器等高品質元件，來打造出色的類比音頻電路，Marantz說即使是使用非平衡輸出，聲音水準也是和平衡輸出端是同一等級的。

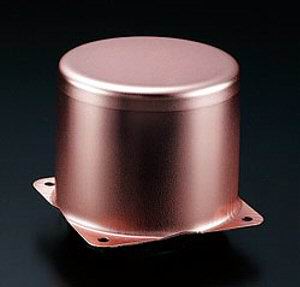

圖說：相對於SA-7S1所使用的120VA環形變壓器，SA-11S2所使用者「縮水」為80VA，不過數位電路、音頻電路與顯示電路各部分當然仍有獨立的次級繞組，整顆電源變壓器外頭也有屏蔽銅罩覆蓋，徹底降低磁力外洩干擾的負面影響。

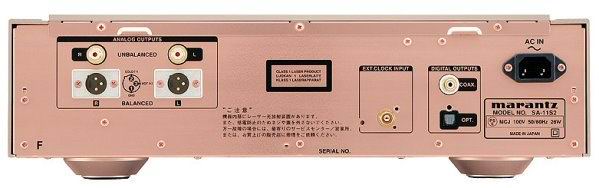

圖說：SA-11S2和SA-7S1的背板一樣，具有左右聲道的平衡與非平衡類比輸出各一組，另外還有光纖與同軸數位輸出各一組，用家可以拿它來當成一部高品質的SACD/CD轉盤。此外，比較特別的是還有一組針對與外接數位類比轉換器連接時，提升CD播放品質的外部時鐘輸入端子，可以對應44.1kHz、88.2kHz、176.4kHz等三種頻率輸入。
