海山音响试听记趣-Mark Levinson旗舰配Magico(3)


相较之下,传统PWM的交错输出级数值為1,所以在晶体快速「开」与「关」之间,会產生许多噪讯,因此Class D需要Brickwall滤波才能把这些噪讯消除,而Mark Levinson的IPT,因為交错输出级的数值是8,所以「开」与「关」之间噪讯远比传统Class D要低,所以IPT专利放大线路虽然工作原理还是Class D,但后段的滤波只需要用简单的点阻滤波器(Notch Filter)即可,而这种形式的滤波不会像Brickwall Filter一样,对声音產生许多负面的影响。同时Mark Levinson也宣称其专利的IPT可以达到95kHz的频宽,适合播放高解析度音乐如SACD或24bit/192kHz数位母带。

超重量级的用料与製作

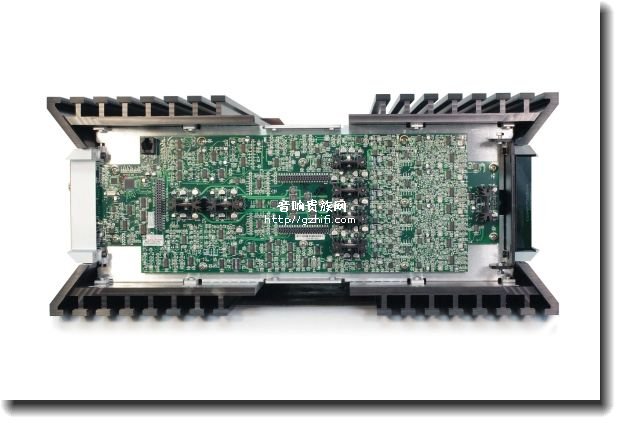

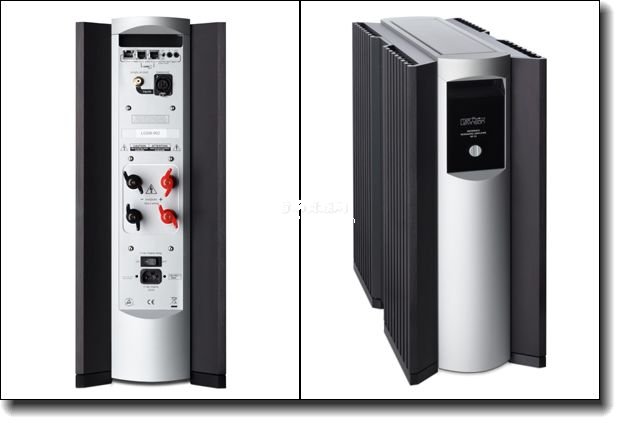

既然是旗舰,No. 53自然有著重量级的製作。这部后级大概可以分為四大部份,分别是类比输入、调变、放大线路与电源供应四个部份。类比输入级包括平衡与非平衡输入,可是Mark Levinson是全平衡爱好者,所以非平衡线路送入No. 53之后,也会转换為平衡,此后一路全平衡到底。而调变线路则是IPT放大的技术核心,Mark Levinson使用6层PCB板,包括大约1,500个零件,一共使用了4个独立模组。输出级採「直立」方式置於机箱内部,这也是No. 53需要使用直立机箱的原因。输出元件為MOSFET,每一个声道使用4个空芯电感,等於一对No. 53用了8个空芯电感。

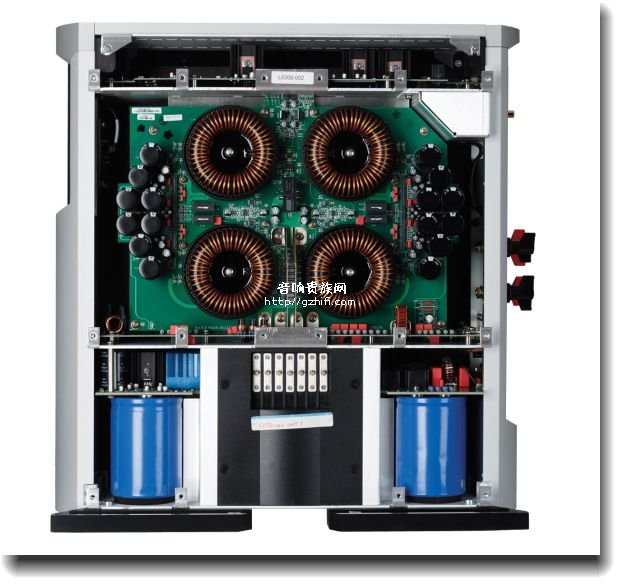

电源供应部份很有趣,一般Class D使用交换式电源,可是No. 53用的还是传统电源,每一声道装置了2.8kVA的环形变压器,不过原厂说No. 53实际的用电需求大约只有1.065kVA,大尺寸环形变压器也代表供电保留了许多餘裕度。电源供应部份配上188,000μF电容大水塘,另外放大线路的机板上还加了105.600μF的电容,总共每声道有293,600μF的电容,储能量高达680焦耳。

重量级的用料达到了哪些成就?No. 53在8欧姆负载额定输出500瓦,这个数字看起来没那麼「威猛」,来,继续看下去,4欧姆输出功率达到1,000瓦,如果阻抗再减半,2欧姆负载时功率再加倍,高达2,000瓦。阻尼因数也很吓人,20Hz测量阻尼因数约8800,40Hz则為5500。No. 53的大电流输出能力也很惊人,8欧姆输出500瓦时,电流量约為8安培,4欧姆输出1,000瓦时电流倍增為16安培,由於Mark Levinson预留了许多设计上的餘裕度,No. 53瞬间输出电流可以高到70安培,而短时间最大输出可以持续在50安培。
